FAQ 002797 ES

5. abril 2019

Walter Fröhlich Modelado | Cargas RFEM

¿Cómo puedo mostrar las cargas libres solo dentro de un cierto área?

Respuesta

A diferencia de los elementos estructurales, generalmente no es posible marcar y ocultar cargas mediante la selección.

En el navegador mostrar, sólo se pueden activar o desactivar cargas del mismo tipo (tales como cargas en nudos, cargas en barra, cargas de polígonos libres...) para su visualización.
Las cargas siempre están relacionadas con objetos. Si está oculta una parte de la estructura, las cargas correspondientes también están ocultas.

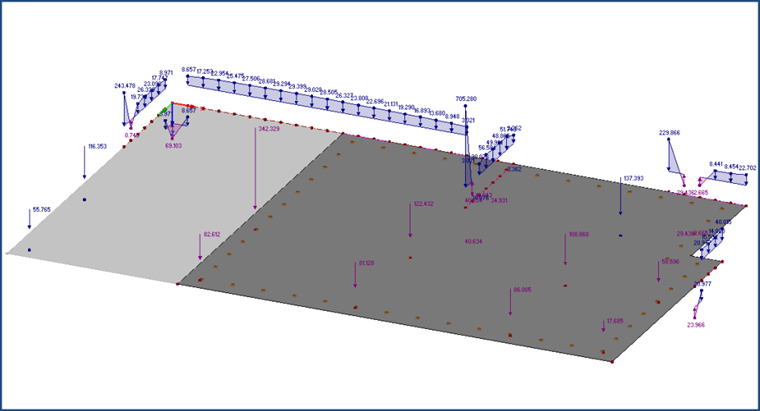

Una característica especial son las cargas libres. Si no se asignan explícitamente a superficies específicas, siempre se visualizan, incluso si las superficies cargadas están ocultas. Por lo tanto, se recomienda asignar las cargas libres solo a las superficies correspondientes.

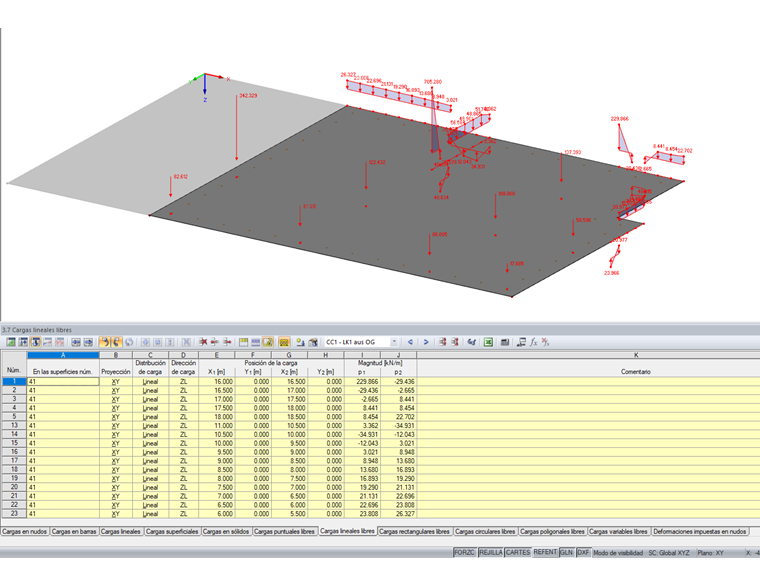

La forma más rápida de hacerlo es usar las tablas 3.6 - 3.11.

Nota: Para los tipos de modelo 2D, no es posible asignar cargas libres a superficies especiales, por lo que siempre se visualizan para toda la estructura.

Palabras clave

Visualización de cargas libres Carga en nudo libre Carga lineal libre Ocultar cargas libres
