Pytanie

Jak wyświetlić wolne obciążenia tylko na określonym obszarze?

Odpowiedź:

W przeciwieństwie do elementów konstrukcyjnych, zazwyczaj nie ma możliwości zaznaczania i ukrywania obciążeń za pomocą wyboru. W nawigatorze Wyświetlić tylko obciążenia tego samego typu (np. obciążenia węzłowe, obciążenia prętowe, obciążenia wielokątne itp.) mogą być aktywowane lub dezaktywowane w celu wyświetlenia.

Obciążenia są zawsze odniesione do obiektu. Jeżeli część konstrukcji jest ukryta, odpowiednie obciążenia również są ukryte.

Cechą szczególną są wolne obciążenia. Jeżeli nie są one jednoznacznie przypisane do określonych powierzchni, są wyświetlane zawsze, nawet wtedy, gdy obciążone powierzchnie są ukryte. Z tego względu zaleca się przydzielać wolne obciążenia tylko do odpowiednich powierzchni.

Najszybszym sposobem, aby to zrobić, jest skorzystanie z tabel 3.6 - 3.11.

Uwaga: W przypadku modeli 2D nie ma możliwości przyporządkowania wolnych obciążeń do specjalnych powierzchni, dlatego są one zawsze wyświetlane dla całej konstrukcji.

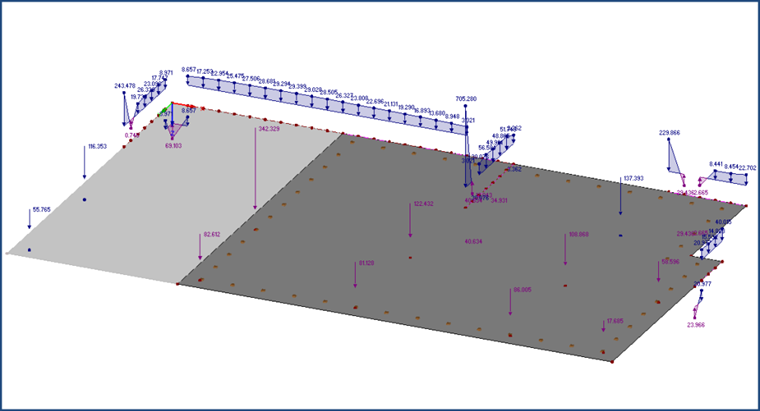

Wyświetlanie wolnych obciążeń

Przydzielone wolne obciążenia
