Wie kann ich mir die freien Lasten nur im bestimmten Bereich anzeigen lassen?

Antwort

Anders als bei Strukturelementen lassen sich Lasten generell nicht mittels Selektion markieren und ausblenden. Im Zeigen-Navigator lassen sich stets nur alle Lasten desselben Typs (z.B. Knotenlasten, Stablasten, freie Polygonlasten,...) zur Darstellung aktivieren bzw. deaktivieren.
Lasten sind stets objektgebunden. Wird also ein Teil der Struktur ausgeblendet, so werden auch die zugehörigen Lasten mit-ausgeblendet.

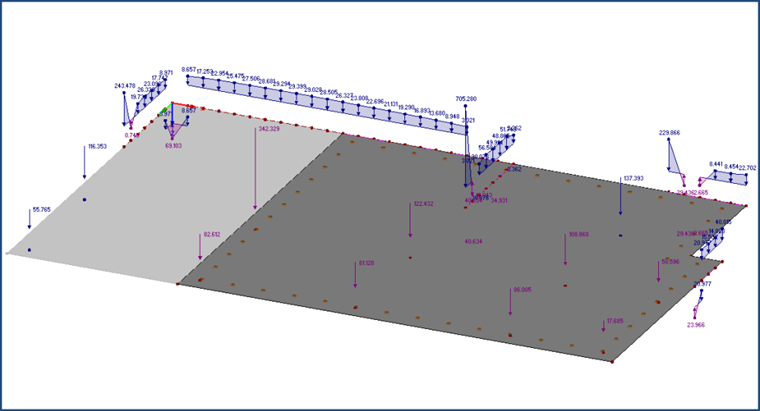

Eine Besonderheit sind die freien Lasten. Werden diese nicht explizit nur bestimmten Flächen zugeordnet, werden diese stets angezeigt - auch dann, wenn die belasteten Flächen ausgeblendet werden. Es empfiehlt sich daher die freien Lasten nur den entsprechenden Flächen zuzuweisen.

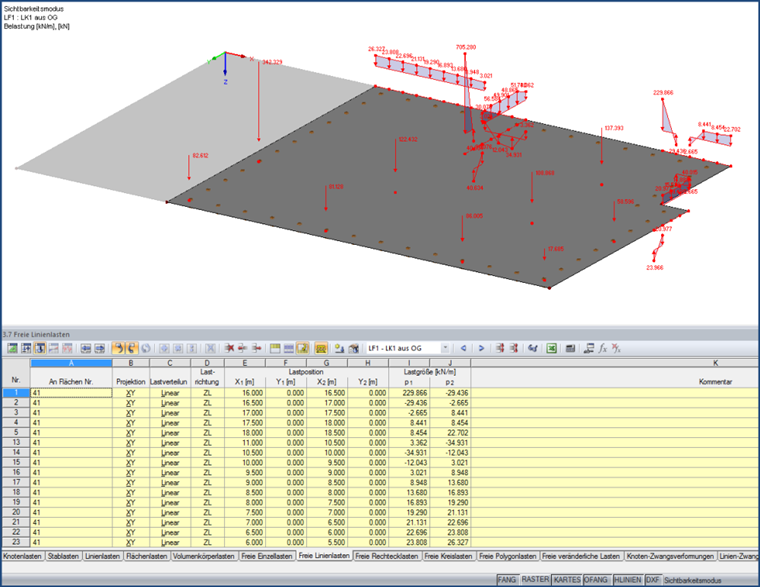

Dies kann am Schnellsten über die Tabellen 3.6 - 3.11 getan werden.

Hinweis: Bei den Modelltypen 2D lassen sich die freien Lasten nicht speziellen Flächen zuweisen und werden somit stets für die gesamte Struktur angezeigt.

Schlüsselwörter

Darstellung freie Lasten freie Knotenlast freie Linienlast freie Lasten ausblenden
