FAQ 002848 RU 9. апреля 2019

Markus Baumgärtel Моделирование | Конструкция RFEM RSTAB

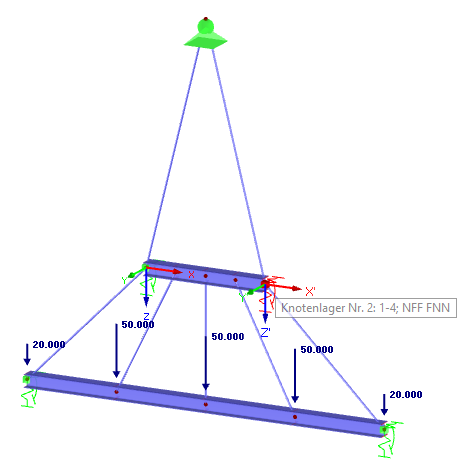

Я должен рассчитать траверсу, свисающую с крана. К сожалению, программа всегда показывает нестабильность в расчете?

Ответ

В обычной подвеске на крюке или кранах крана компонент отодвигается при внешних горизонтальных нагрузках. Аналогично, подвеска на кране не будет служить опорой для внутренних сил, возникающих в системе.

Отображение на самом деле нестабильно, потому что мобильные системы в расчетной программе не всегда просты. Вы должны увидеть подшипники на проушинах крана для X и Y и рассмотрим, как можно перехватить горизонтальные силы, возникающие из-за неравномерной вертикальной нагрузки (= скручивания).

Однако в большинстве случаев модель можно рассчитать, поддерживая поперечину горизонтально очень маленькой пружиной (см. Файл модели).

Ключевые слова

Траверса Подвесные системы Крановоз
