[NOT_TRANSLATED] Niestety program zawsze wykazuje niestabilność w obliczeniach?

Odpowiedź

W przypadku normalnego zawieszenia na hakach dźwigowych lub prętach poprzecznych element konstrukcyjny może się przemieszczać pod wpływem zewnętrznych obciążeń poziomych. Podobnie zawieszenie na dźwigu nie będzie stanowić podparcia dla sił wewnętrznych występujących w konstrukcji.

W programie obliczeniowym nie zawsze łatwo jest wyświetlić faktycznie niestabilne układy ruchome. Zaleca się zwolnić podpory w uchwytach dźwigu dla X i Y (poziomo) i uwzględnić, w jaki sposób mogą zostać pochłonięte siły poziome wynikające z nierównomiernego obciążenia pionowego (= skręcanie).

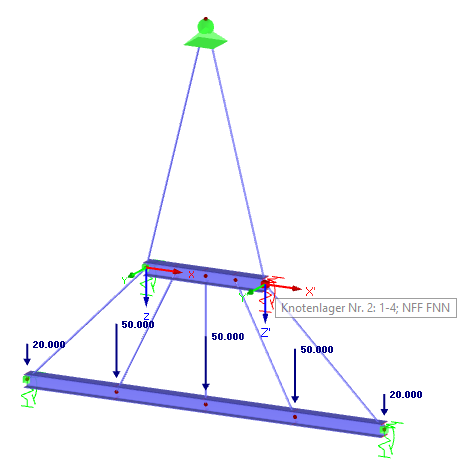

Model ten można jednak obliczyć z reguły, jeżeli przesuw jest podparty poziomo przy użyciu bardzo małej sprężyny (patrz rysunek modelu).

Słowa kluczowe

Przemieszczenie Systemy wiszące Dźwigar dźwigowy
