FAQ 002848 DE 9. April 2019

Markus Baumgärtel Modellierung | Struktur RFEM RSTAB

Ich muss eine an einem Kran hängende Traverse berechnen. Leider zeigt mir das Programm bei der Berechnung immer eine Instabilität an?

Antwort

Bei einer normalen Aufhängung an Kranhaken oder auch Traverse wird sich das Bauteil bei äußeren horizontalen Lasten wegbewegen können. Genauso wird die Aufhängung am Kran keine Lagerung für im System auftretende Schnittgrößen darstellen.

Die Abbildung von eigentlich instabilen, weil beweglichen Systemen in einem Berechnungsprogramm ist nicht immer ganz einfach. Man sollte die Lager an den Kranösen  für X und Y freischalten (horizontal) und sich überlegen, wie horizontale Kräfte, die aus einer ungleichmäßigen vertikalen Belastung ( = Verdrehung) entstehen, abgefangen werden können.

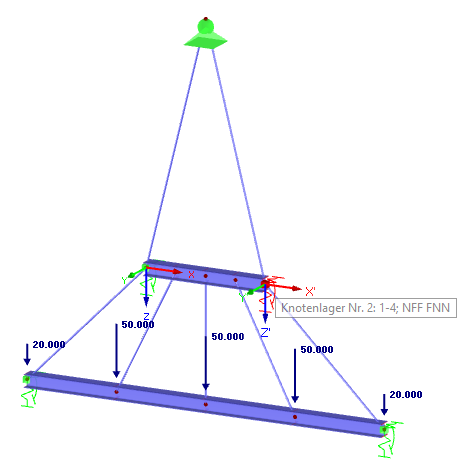

Meist lässt sich das Modell aber berechnen, wenn man die Traverse horizontal mit einer sehr kleinen Feder lagert (siehe Modelldatei).

Schlüsselwörter

Traverse hängende Systeme Kran Träger
