Как учесть в программе CRANEWAY раскосы?

Ответ

В настоящее время в программе CRANEWAY нельзя задать поперечные связи в качестве конструкции. Однако в программе RFEM или RSTAB можно определить эквивалентную пружину, которую затем можно будет рассматривать в программе CRANEWAY как боковую опору. Для этого действуйте следующим образом:

  1. Смоделируйте раскосные связи в программе RFEM или RSTAB.
  2. Приложите единичную нагрузку 1 кН в месте расположения боковой опоры.
  3. Таким образом, определите узловую деформацию по оси Y для каждого положения боковой опоры.

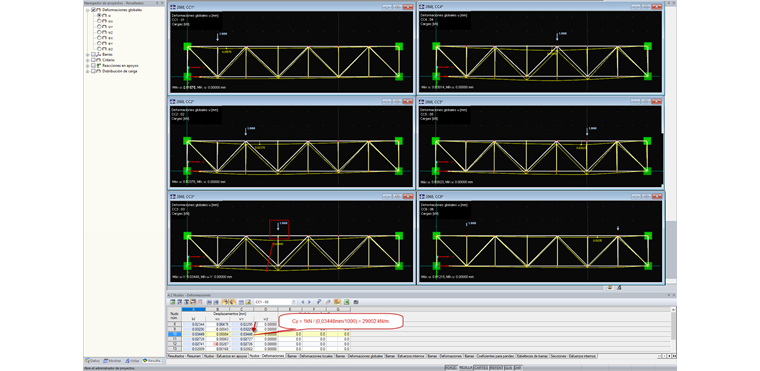

  4. Рассчитайте эквивалентную пружину по найденной деформации и нагрузке. (см. изображение).
Примечание:
В технической литературе данный метод не рекомендуется. Причина в том, что жесткости пружин меняются для каждого положения колес, а также осевая силовая нагрузка на подкрановую балку, выступающую в качестве полки фермы, остается в расчете не учтенной.


Ключевые слова

Раскачивание Эквивалентная пружина Горизонтальная опора
