¿Cómo puedo considerar la construcción arriostramiento contra el balanceo en CRANEWAY?

Respuesta

Actualmente, no es posible introducir arriostramiento contra el balanceo como una estructura en CRANEWAY. Sin embargo, puede determinar el muelle de recambio en RSTAB o RFEM, que luego se puede considerar como apoyo lateral en CRANEWAY. Proceda de la siguiente manera:


  1. Modelar el arriostramiento contra el balanceo en RSTAB o RFEM
  2. Aplicar la unidad de carga 1kN en la ubicación del apoyo lateral
  3. De esta forma, determine la deformación en nudo en Y global para cada posición del apoyo lateral.

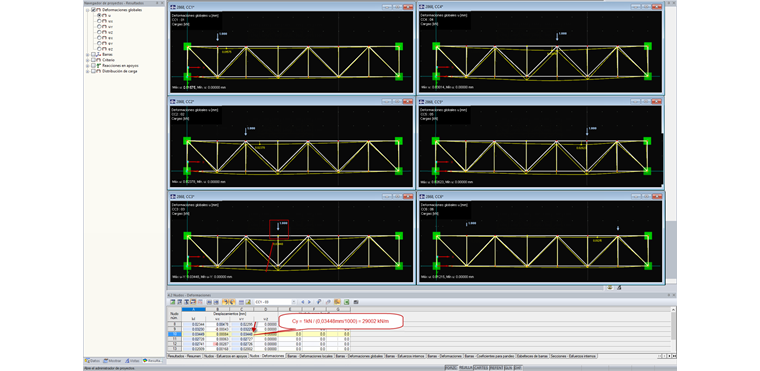

  4. Calcule el muelle equivalente de la deformación determinada y la carga. (ver figura)
Nota:
Este método no se recomienda en la literatura especializada. Esto se debe a que la rigidez elástica cambia para cada posición de la rueda y además, RFEM no considera el cálculo para la capacidad de la viga de puente grúa como ala de la cercha.


Palabras clave

Arriostramiento contra el balanceo Muelle de repuesto Apoyo horizontal
