Jak mogę rozważyć stabilizację kołysań w CRANEWAY?

Odpowiedź

Wprowadzanie stężenia bezwładnościowego jako konstrukcji w programie CRANEWAY nie jest obecnie możliwe. W sprężystym programie RFEM lub RSTAB można jednak określić sprężynę zastępczą, która w przypadku CRANEWAY może być użyta jako podporowa. Postępować w następujący sposób:

  1. W programie RSTAB lub RFEM modelować stężenie końcowe
  2. Wstawić obciążenie jednostkowe 1kN w miejscu podpory bocznej
  3. W ten sposób należy określić odkształcenie węzłowe w globalnym Y dla każdego położenia podpory bocznej.

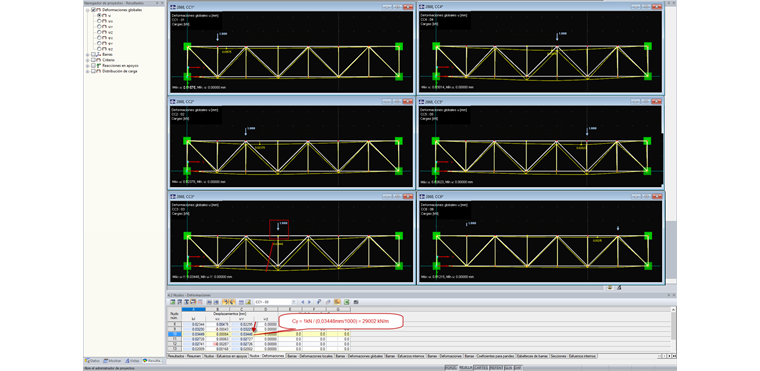

  4. Oblicz sprężynę zastępczą na podstawie zdefiniowanej deformacji i obciążenia. (patrz rysunek)
Uwaga:
Metoda ta nie jest zalecana w literaturze specjalistycznej. Powoduje to zmianę sztywności sprężyny w każdym położeniu kół, a ponadto w projekcie nie uwzględniono RFEM dla dźwigara pasa nośnego dźwigu, działającego w charakterze kołnierza kratownicowego.


Słowa kluczowe

Siła poprzeczna Sprężyna wymienna Podpora pozioma
