Wie kann ich einen Schlingerverband in KRANBAHN berücksichtigen?

Antwort

Die Eingabe eines Schlingerverbandes als Konstruktion ist aktuell in KRANBAHN nicht möglich. Man kann sich aber in RSTAB oder RFEM die Ersatzfeder, welche man als seitliche Stützung dann in KRANBAHN berücksichtigen kann, ermitteln. Gehen Sie dazu wie folgt vor:

  1. Modellieren Sie den Schlingerverband in RSTAB oder RFEM
  2. Setzen Sie an der Stelle der seitlichen Stützung die Einheitslast 1kN an
  3. Ermittelt Sie so für jede Lage der seitlichen Stützung die Knotenverformung in global Y.

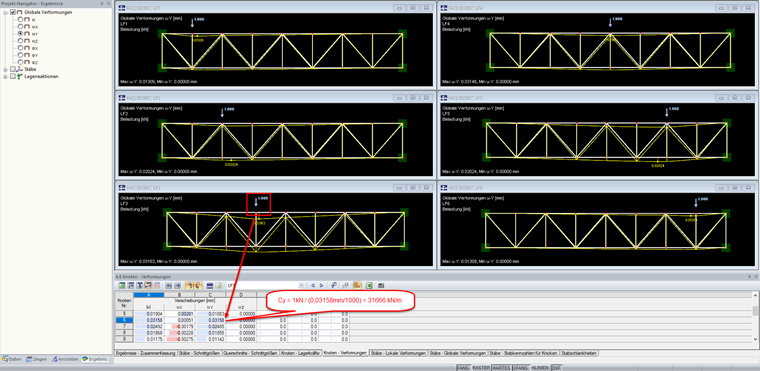

  4. Berechnen Sie die Ersatzfeder aus der ermittelten Verformung und der Last. (siehe Bild)
Hinweis:
Diese Methode wird in der Fachliteratur nicht empfohlen. Hintergrund ist, dass für jede Radstellung sich die Federsteifigkeiten ändern und weiterhin die Normalkraftbelastung des Kranbahnträgers in seiner Eigenschaft als Fachwerkgurt bei der Bemessung unberücksichtigt bleibt.


Schlüsselwörter

Schlingerverband Ersatzfeder Horizontale Stützung
