Entrée du contreventement dans RFEM ou RSTAB

Foire Aux Questions

  • Foire Aux Questions (FAQ)

Ce texte a été traduit par Google Translate

Lire le texte source

Comment peut-on considérer un contreventement latéral de CRANEWAY ?

Réponse

Il n'est actuellement pas possible d'entrer un contreventement comme structure dans CRANEWAY. Cependant, vous pouvez déterminer un ressort équivalent dans RFEM ou RSTAB, qui peut alors être considéré comme un appui latéral dans CRANEWAY. Pour ce faire, procédez comme suit :

  1. Modélisez le contreventement dans RFEM ou RSTAB.
  2. Appliquer la charge unitaire de 1 kN à l'emplacement de l'appui latéral.
  3. Déterminez ainsi la déformation nodale en Y global pour chaque position de l'appui latéral.

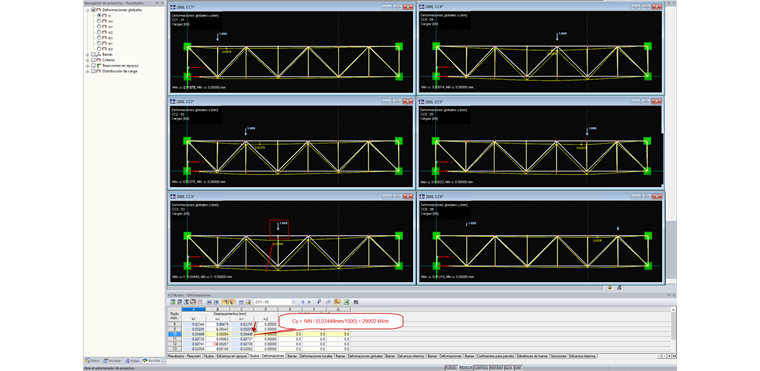

  4. Calculer le ressort équivalent à partir de la déformation déterminée et de la charge (voir l'image).
Remarque :
Cette méthode n'est pas recommandée dans la littérature technique. La raison en est que les rigidités des ressorts changent pour chaque position de roue et que la charge de force axiale de la poutre de chemin de roulement en tant que semelle de treillis n'est pas considérée dans le calcul.


Mots-clés

Contreventement latéral Ressort Appui horizontal
