В дополнительном модуле HolzPro я не могу рассчитывать стержни с двойным прямоугольным сечением и линейно изменяемой высотой сечения. Какова причина?

Ответ

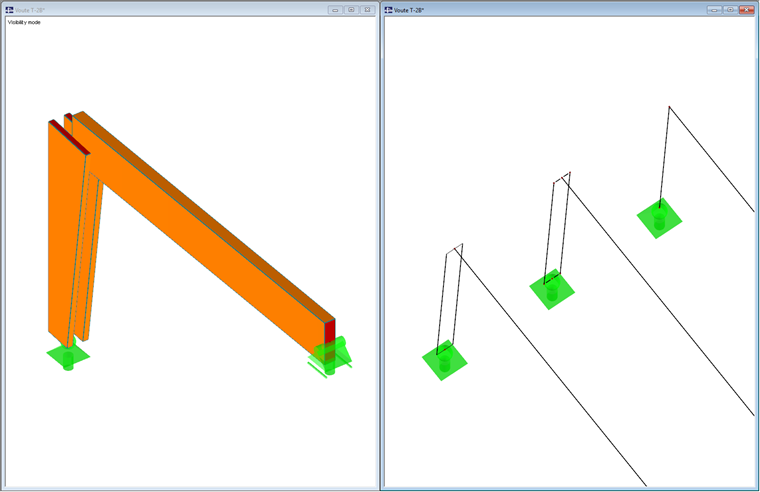

В модуле HolzPro двойные прямоугольные контрольные сечения (поперечное сечение H-2B) могут быть рассчитаны только с постоянной высотой поперечного сечения по длине стержня. Сечения Gevoutete H-2B исключены из конструкции. В таком случае имеет смысл изображать два прямоугольных сечения в виде отдельных прямоугольных сечений. Либо один моделирует два стержня, геометрически отделенных друг от друга, и связывает их, например, с жесткими стержнями, либо один активирует параметр «Разрешить двойные стержни» в пункте меню «Редактировать» и назначает два стержня, которые изначально находятся друг над другом , соответствующие эксцентриситеты. Эти стержни могут быть затем измерены в дополнительном модуле HolzPro. Внизу раздела «Загрузки» находится пример файла.

Ключевые слова

Двойные бары Gevouteter персонал Двойное прямоугольное сечение Н-2B Т-2B
