W dodatkowym module HolzPro nie mogę obliczyć słupków o podwójnym przekroju prostokątnym i liniowo zmiennej wysokości przekroju. Jaki jest powód?

Odpowiedź

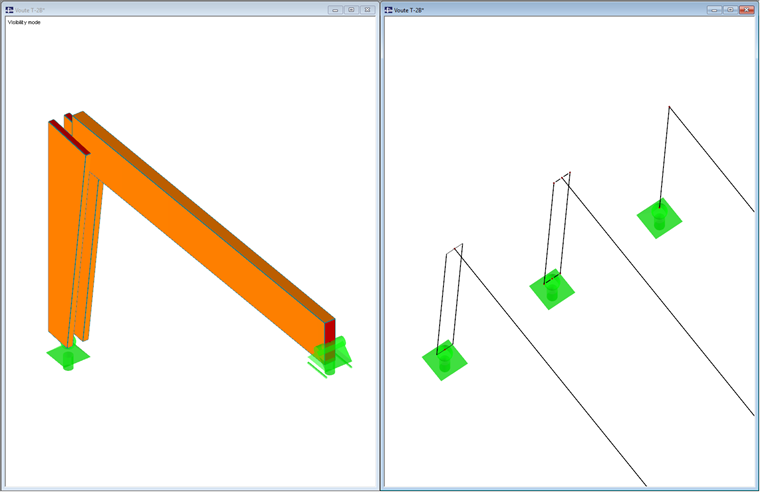

W module HolzPro podwójne przekroje prostokątne (przekrój H-2B) mogą być wymiarowane tylko ze stałą wysokością przekroju poprzecznego na długości pręta. Przekroje Gevoutete H-2B są wyłączone z projektu. W takim przypadku sensowne jest przedstawienie dwóch prostokątnych przekrojów poprzecznych jako pojedynczych prostokątnych przekrojów poprzecznych. Albo modeluje dwa pręty geometrycznie oddzielone od siebie i łączy je np. Sztywnymi prętami, albo jeden aktywuje opcję „Zezwalaj na podwójne pręty” w punkcie menu „Edytuj” i przypisuje dwa pręty, które początkowo znajdują się jeden na drugim , odpowiednie dziwactwa. Pręty te można następnie wymiarować w dodatkowym module HolzPro. W dolnej części sekcji Pobieranie znajduje się przykładowy plik.

Słowa kluczowe

Podwójne słupki Personel Gevouteter Podwójny przekrój prostokąta H-2B T-2B

Do pobrania
