FAQ 002876 FR 10 avril 2019

Gerhard Rehm Modules additionnels RFEM RSTAB TIMBER Pro RF-TIMBER Pro

Je ne peux pas calculer de barres avec des sections rectangulaires doubles et une hauteur de section linéairement variable dans le module additionnel RF-/TIMBER Pro. Pourquoi ?

Réponse

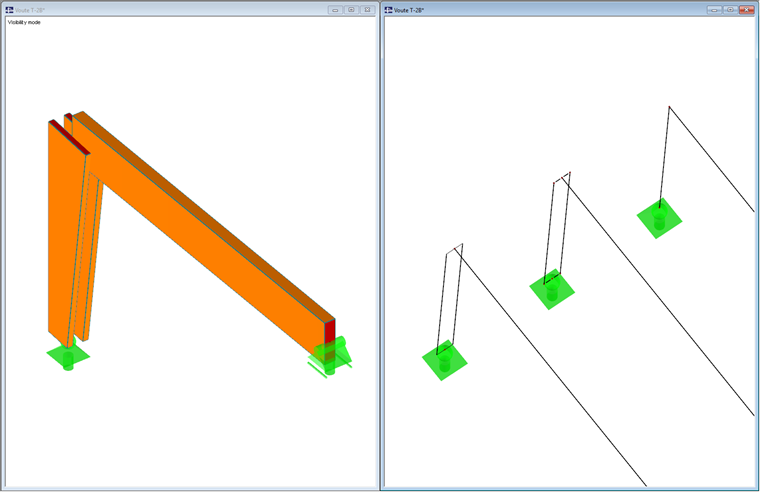

Le module RF-/TIMBER Pro permet de calculer les sections rectangulaires doubles (section H-2B) uniquement avec une hauteur de section constante sur la longueur de la barre. Les sections à inertie variable H-2B sont exclues du calcul. Il faut alors représenter les deux sections rectangulaires sous forme de sections rectangulaires individuelles. Vous pouvez modéliser les deux barres séparées géométriquement, puis les coupler par exemple avec des barres rigides. Vous avez aussi la possibilité d'activer l’option « Autoriser les doubles barres » dans le menu « Modifier », puis d'assigner les excentrements correspondants aux deux barres initialement superposées. Ces barres peuvent ensuite être calculées dans le module additionnel RF-/TIMBER Pro. Fichier d'exemple est disponible dans la section Téléchargements ci-dessous.

Mots-clés

barres doubles barre à inertie variable section rectangulaire double H-2B T-2B

Téléchargements
