在HolzPro附加模块中无法计算具有双矩形截面和线性可变截面高度的杆件。 是什么原因?

回答

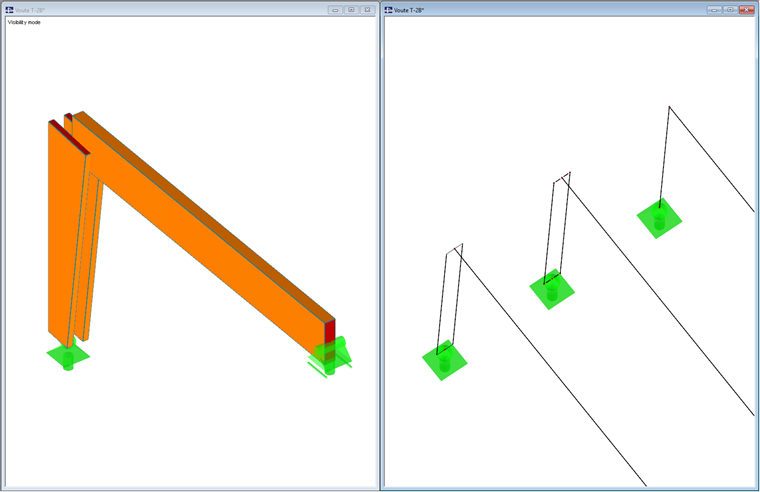

在HolzPro模块中双截面的矩形截面(H-2B截面)只能在杆件长度上设置恒定的截面高度。在设计中排除了带有凹槽的H-2B横截面。在这种情况下,将两个矩形截面显示为单个矩形截面可能很有用。例如,您可以对几何上彼此分开的两个杆件进行建模,并将它们与刚性杆件相连接,或者在“编辑”菜单选项中激活选项“允许双杆件”并将相应的偏心对应于两个杆件重叠。另一个随后可以在HolzPro附加模块中设计这些杆件。您可以在下载部分的下方找到示例文件。

关键词

Double Members 发言人: 双截面 H-2B T-2B
