FAQ 002876 DE 10. April 2019

Gerhard Rehm Zusatzmodule RFEM RSTAB HOLZ Pro RF-HOLZ Pro

Ich kann im Zusatzmodul HolzPro keine Stäbe mit doppelten Rechteckquerschnitten und linear veränderlicher Querschnittshöhe berechnen. Was ist die Ursache?

Antwort

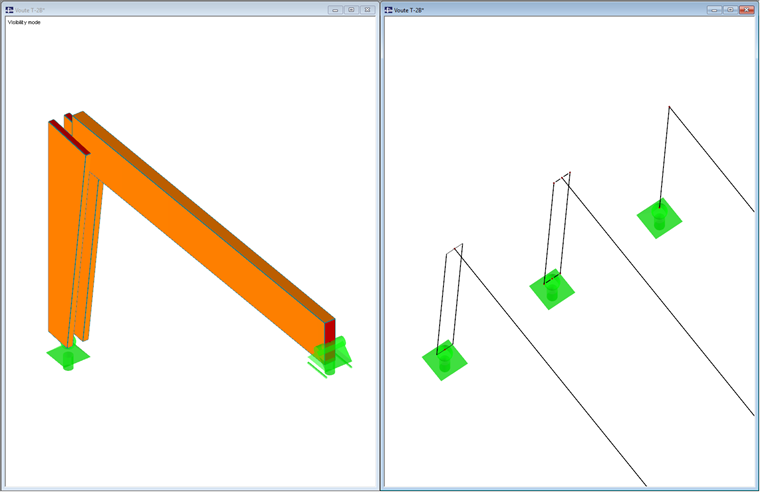

Im HolzPro Modul können doppelte Recheckquerschnitte (H-2B Querschnitt) nur mit konstanter Querschnittshöhe über die Stablänge bemessen werden. Gevoutete H-2B Querschnitte sind von der Bemessung ausgeschlossen. In solchem Fall bietet sich an, die beiden Rechteck-Querschnitte als einzelne Rechteck-Querschnitte abzubilden. Entweder man modelliert die beiden Stäbe geometrisch getrennt von einander und koppelt diese z.B. mit Starrstäben, oder man aktiviert die Option "Doppelte Stäbe zulassen" im Menüpunkt "Bearbeiten" und weist den beiden Stäben, welche zunächst übereinander liegen, entsprechende Exzentrizitäten zu. Diese Stäbe können im Anschluss im Zusatzmodul HolzPro bemessen werden. Unten im Bereich Downloads steht Ihnen eine Beispieldatei zur Verfügung.

Schlüsselwörter

Doppelte Stäbe Gevouteter Stab Doppelter Rechteck-Querschnitt H-2B T-2B

Downloads
