FAQ 002876 CS 10. dubna 2019

Gerhard Rehm Přídavné moduly RFEM RSTAB TIMBER Pro RF-TIMBER Pro

V přídavném modulu HolzPro I nelze spočítat tyče s dvojitými obdélníkovými průřezy a lineárně proměnlivou průřezovou výškou. Co je příčinou?

Odpověď

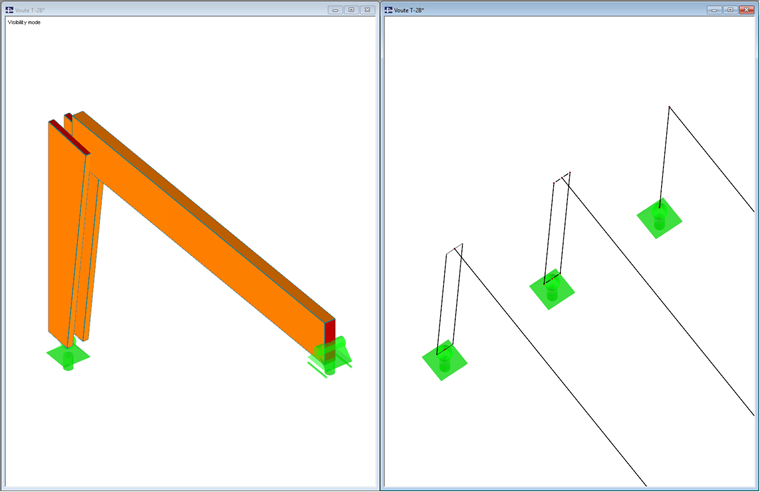

V modulu HolzPro mohou být dvojité obdélníkové kontrolní průřezy (průřez H-2B) dimenzovány pouze s konstantní výškou průřezu nad délkou tyče. Průřezy Gevoutete H-2B jsou z konstrukce vyloučeny. V takovém případě má smysl znázornit dva obdélníkové průřezy jako jednotlivé obdélníkové průřezy. Buď jeden modeluje dva pruhy, které jsou od sebe geometricky odděleny, a spojuje je např. S tuhou tyčí, nebo aktivuje volbu "Povolit dvojité pruhy" v položce menu "Upravit" a přiřadí dva pruhy, které jsou zpočátku na sobě. , odpovídající excentricity. Tyto tyče pak mohou být dimenzovány v přídavném modulu HolzPro. V dolní části sekce Ke stažení je k dispozici ukázkový soubor.

Klíčová slova

Dvojité bary Gevouteter personál Dvojitý obdélníkový průřez H-2B T-2B
