FAQ 002876 ES 10. abril 2019

Gerhard Rehm Módulos adicionales RFEM RSTAB TIMBER Pro RF-TIMBER Pro

En el módulo adicional, HolzPro I no puede calcular barras con secciones transversales rectangulares dobles y altura de sección transversal linealmente variable. ¿Cual es la razon?

Respuesta

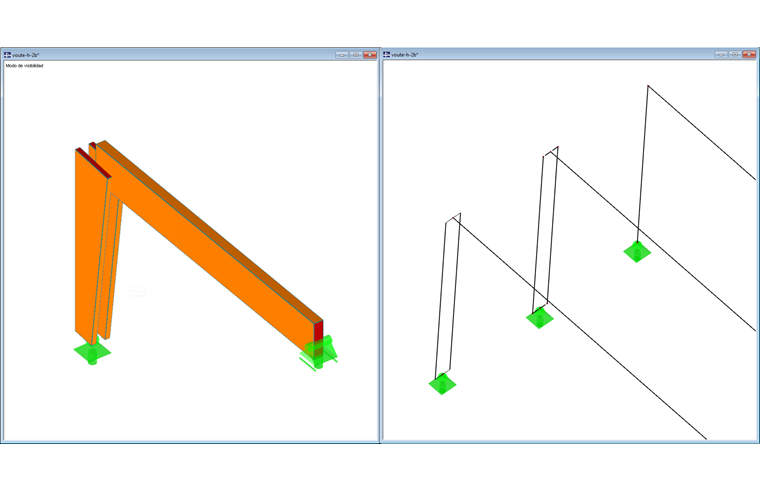

En el módulo HolzPro, las secciones transversales dobles de verificación rectangular (sección transversal H-2B) solo pueden dimensionarse con una altura de sección transversal constante sobre la longitud de la barra. Las secciones transversales de Gevoutete H-2B están excluidas del diseño. En tal caso, tiene sentido representar las dos secciones transversales rectangulares como secciones transversales rectangulares individuales. Uno de ellos modela las dos barras separadas geométricamente entre sí y las combina, por ejemplo, con barras rígidas, o una activa la opción "Permitir barras dobles" en el elemento de menú "Editar" y asigna las dos barras, que están inicialmente una encima de la otra. , correspondientes excentricidades. Estas barras se pueden dimensionar en el módulo adicional HolzPro. En la parte inferior de la sección de Descargas hay un archivo de ejemplo disponible.

Palabras clave

Barras dobles Personal de gevouteter Doble sección transversal rectangular H-2B T-2B

Descargas
