Почему результаты стержней и блока стержней отличаются по конструкции?

Ответ

Это связано с тем, что расчетная длина или продольные изгибы стержней и блоков стержней различаются. Хотя эффективная длина используется для расчета устойчивости стержней, RFEM принимает длину обобщенных стержней для блока стержней.

Пример

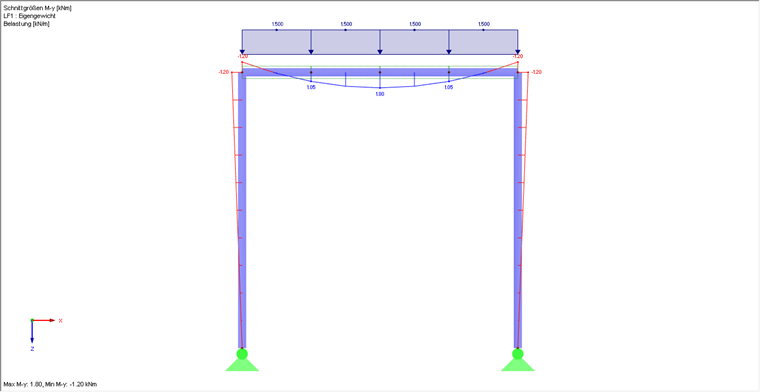

Рама, показанная на рисунке 01, состоит из горизонтальной балки, которая разделена на четыре одинаково длинных стержня. Кроме того, для четырех стержней создается блок стержней. Расчет устойчивости выполняется для обоих случаев по методу эквивалентных стержней.

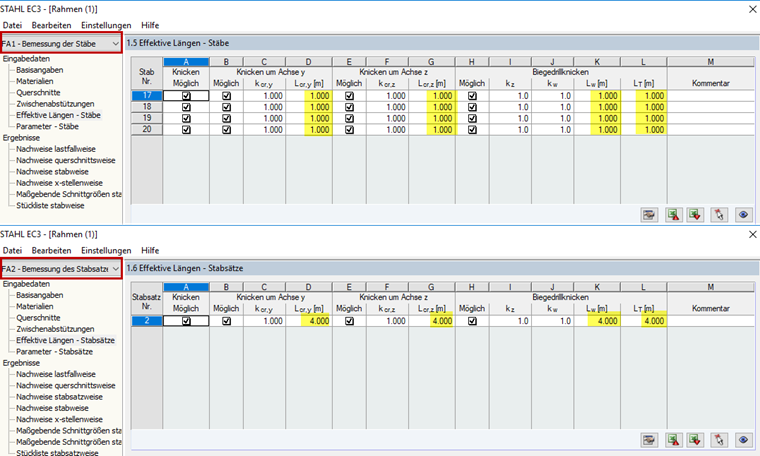

Для расчета стержней, программа рассчитывает с длиной в 1,00 м в каждом случае. Напротив, блок стержней имеет длину 4,00 м (см. Рисунок 02). Это различие в длине, естественно, влияет на расчет устойчивости, а это значит, что возможности также различны (см. Рисунок 03).

Кроме того, не рекомендуется рассчитывать все стержни и блоки стержней в одном расчетном случае, потому что это приводит к фальсифицированным результатам.
