Pourquoi les résultats des barres et des barres sont-ils de conception différente?

Réponse

En effet, les longueurs effectives ou les longueurs de flambement des barres et des bâtons diffèrent. Bien que la longueur réelle des barres soit utilisée comme preuve de stabilité, pour les jeux de barres, il s'agit de la longueur des barres combinées.

Exemple

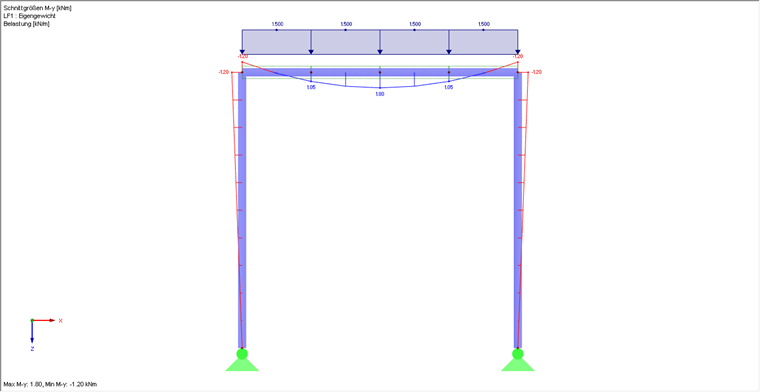

Le cadre montré dans l'image (voir image 1) est constitué d'une barre divisée en 4 barres d'égale longueur. De plus, un ensemble de tiges est créé pour les 4 tiges. La preuve de stabilité est effectuée dans les deux cas selon la méthode de la tige de substitution.

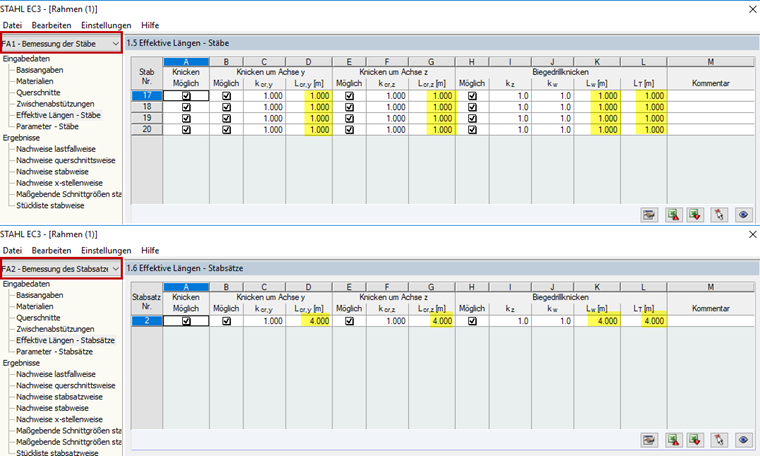

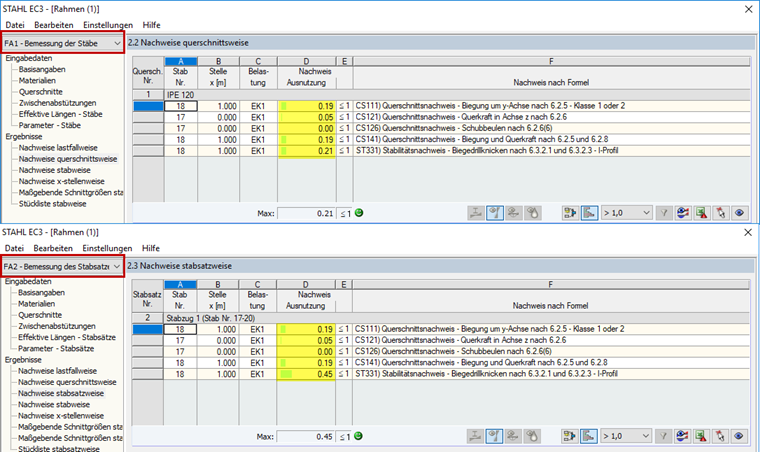

Lors du dimensionnement des barres, la longueur calculée est de 1,00 m. En revanche, le jeu de cannes a une longueur de 4,00 m (voir Figure 2). Bien entendu, la différence de longueur a une incidence sur la stabilité, ce qui signifie que les charges de travail diffèrent également (voir la figure 3).

Il est également déconseillé de calculer toutes les barres et tous les ensembles de barres dans un cas de conception, car cela conduit à des résultats falsifiés.
