Warum unterscheiden sich die Ergebnisse von Stäben und Stabsätzen in der Bemessung?

Antwort

Dies liegt daran, dass sich die effektiven Längen bzw. Knicklängen von Stäben und Stabsätzen unterscheiden. Während bei den Stäben die tatsächliche Länge für den Stabilitätsnachweis verwendet wird, ist es bei den Stabsätzen die Länge der zusammengefassten Stäbe.

Beispiel

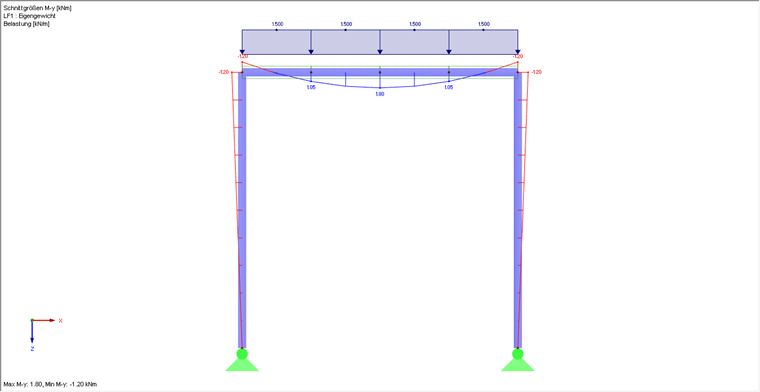

Der im Bild 01 dargestellte Rahmen besteht aus einem Riegel, der in vier gleich lange Stäbe unterteilt ist. Zusätzlich wird für die vier Stäbe ein Stabsatz erstellt. Der Stabilitätsnachweis wird für beide Fälle nach dem Ersatzstabverfahren geführt.

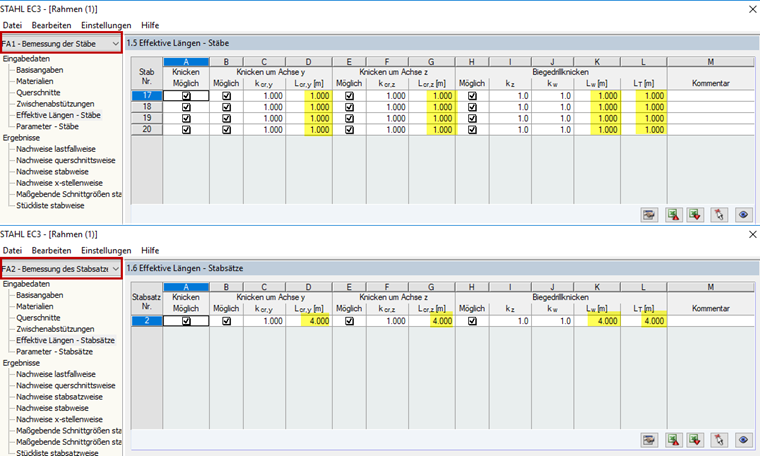

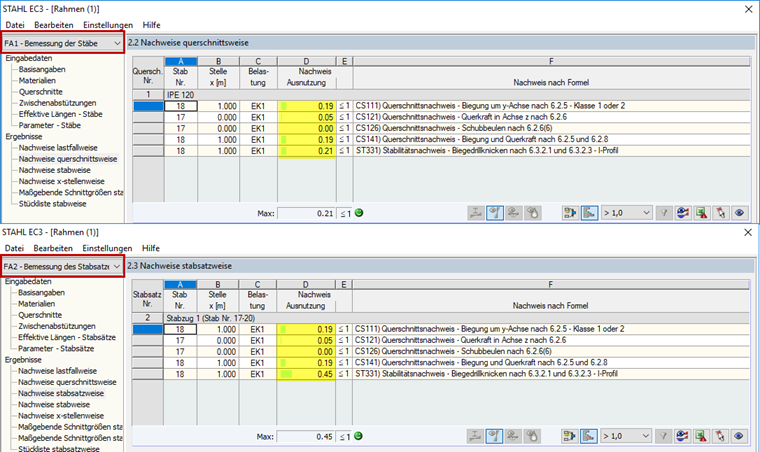

Bei der Bemessung der Stäbe wird jeweils mit der Länge 1.00 m gerechnet. Dagegen weist der Stabsatz eine Länge von 4.00 m auf (siehe Bild 02). Dieser Längenunterschied wirkt sich natürlich auf die Stabilitätsbemessung aus, sodass sich auch die Auslastungen unterscheiden (siehe Bild 03).

Es wird zudem abgeraten, alle Stäbe und Stabsätze in einem einzigen Bemessungsfall zu berechnen, da dies zu verfälschten Ergebnissen führt.
