问题

为什么在设计中杆件和杆件的结果不同?


回复:

原因是杆件和多杆件的有效长度或屈曲长度不同。 杆件稳定性分析采用的是实际长度,杆件分析采用的是总长度。

示例

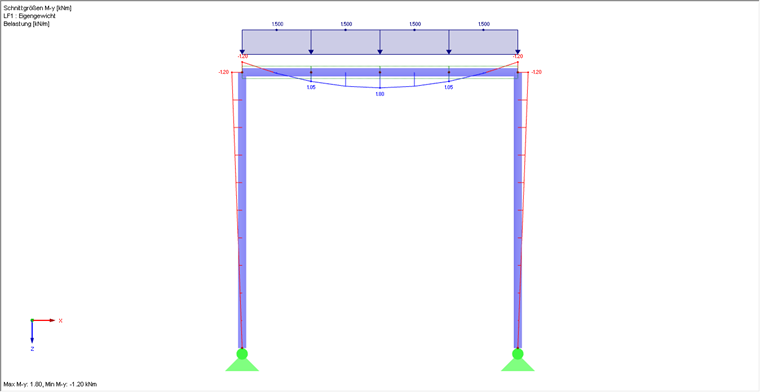

图 01 中的框架由一个水平梁组成,该梁被分成四个相同长度的杆件。 此外,将为四个杆件创建一组杆件。 两种情况均按照等效杆件法进行稳定性分析。

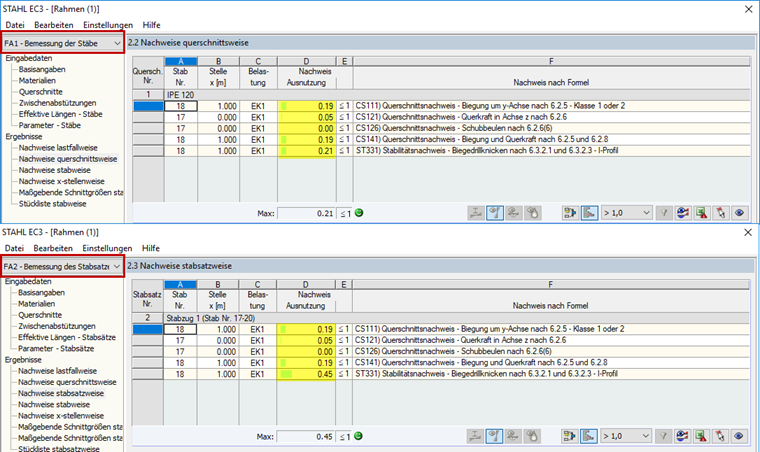

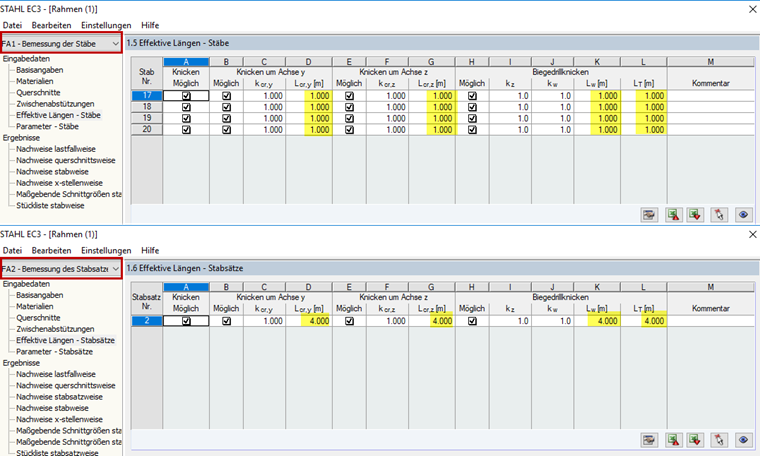

对于杆件设计,程序分别使用 1.00 m 的长度进行计算。 相比之下,该杆件的长度为 4.00 m(见图 02)。 这种长度上的差异肯定会影响到稳定性设计,这意味着设计利用率也会不同(见图 03)。

此外,不建议在一个设计工况中计算所有杆件和多杆件,否则结果会错误。
