Proč se výsledky prutů a sady prutů liší?

Odpověď

Důvodem je, že vzpěrné délky nebo vzpěrné délky prutů a sad prutů se liší. Zatímco vzpěrná délka se používá pro posouzení stability prutů, zařadí se do RFEMu součty prutů pro sadu prutů.

Příklad

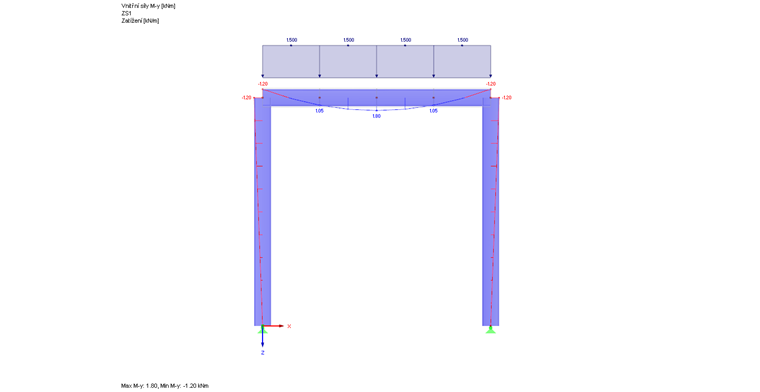

Rám znázorněný na obrázku 01 se skládá z vodorovného nosníku, který je rozdělen do čtyř stejně dlouhých prutů. Navíc se vytvoří sada prutů pro všechny čtyři pruty. Posouzení stability se provádí v obou případech metodou náhradního prutu.

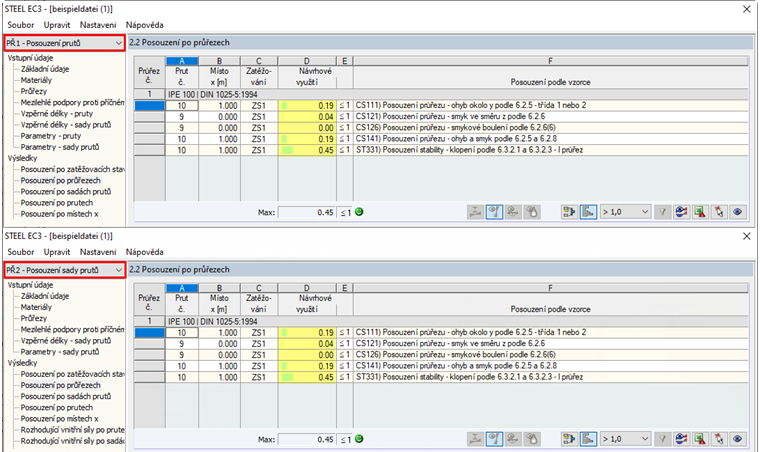

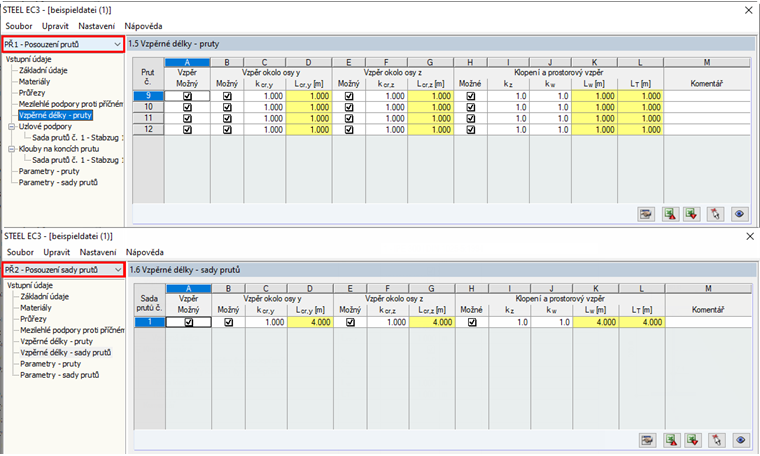

Při posouzení prutů se vypočítá vždy délka 1,00 m. Na rozdíl od toho má sada prutů délku 4,00 m (viz obrázek 02). Tento rozdíl v délce přirozeně ovlivňuje posouzení stability, což znamená, že kapacity jsou také odlišné (viz obrázek 03).

Kromě toho se nedoporučuje vypočítat všechny pruty a sady prutů v jednom návrhovém případu, protože to vede k padělaným výsledkům.

Klíčová slova

Pruty Sady Diferenční tyčová tyč Hodnocené Stabilita
