FAQ 002903 PL 11. kwietnia 2019

Daniel Dlubal Projekt RFEM RSTAB TIMBER Pro RF-TIMBER Pro RF-STEEL EC3 STEEL EC3

Dlaczego wyniki prętów i prętów różnią się w projekcie?

Odpowiedź

Dzieje się tak, ponieważ długości efektywne lub długości wyboczeniowe prętów i zestawów sztabek różnią się. Podczas gdy rzeczywista długość słupków jest używana do potwierdzenia stabilności, dla zestawów prętów jest to długość łączonych prętów.

przykład

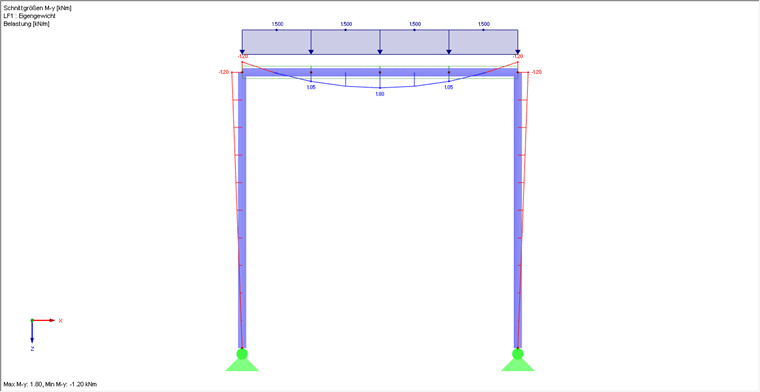

Ramka pokazana na obrazku (patrz rysunek 1) składa się z pręta podzielonego na 4 pręty o tej samej długości. Dodatkowo dla 4 wędek stworzony jest zestaw prętów. Dowód stabilności przeprowadza się dla obu przypadków zgodnie z metodą zastępczego pręta.

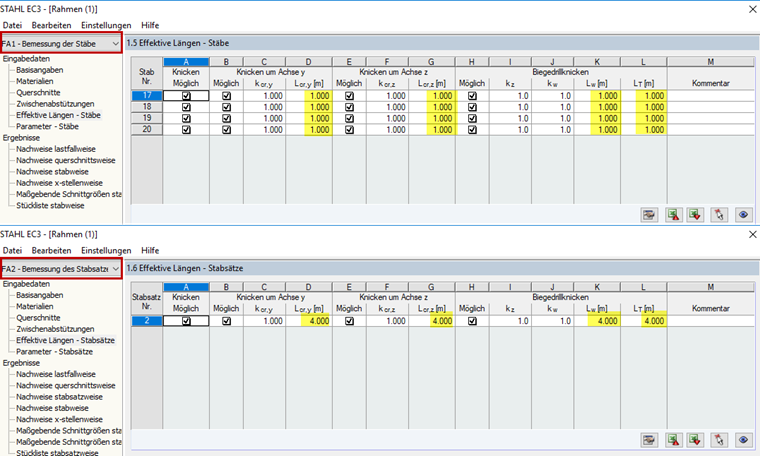

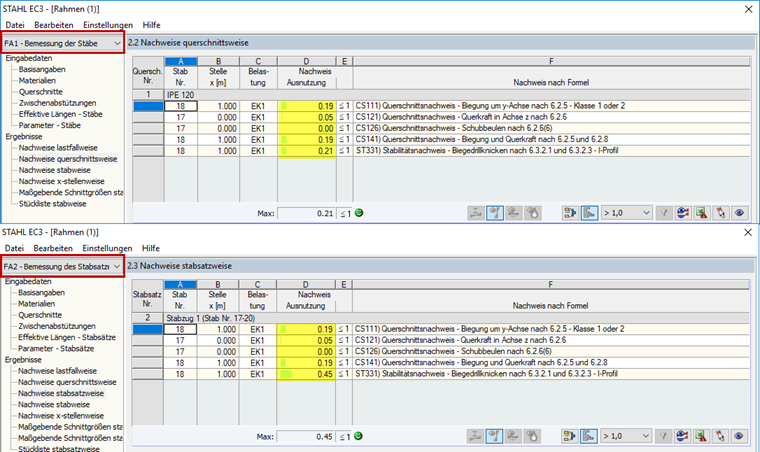

Przy wymiarowaniu prętów oblicza się długość 1,00 m. Natomiast zestaw prętów ma długość 4,00 m (patrz rysunek 2). Oczywiście różnica długości ma wpływ na ocenę stabilności, co oznacza, że obciążenia również się różnią (patrz Rysunek 3)

Nie zaleca się również obliczania wszystkich prętów i zestawów prętów w przypadku projektowym, ponieważ prowadzi to do fałszowania wyników.

Słowa kluczowe

Wędki Zestawy Zestaw prętów różnicowych Oceniony Stabilność
