En el cálculo, ¿por qué son diferentes los resultados de las barras y el conjunto de barraso?

Respuesta

Esto se debe a que las longitudes eficaces o las longitudes de pandeo de las barras y conjuntos de barras difieren. Mientras que la longitud eficaz se usa para el análisis de estabilidad de las barras, en RFEM se toma la longitud resumida de las barras para el conjunto de barras.

Ejemplo

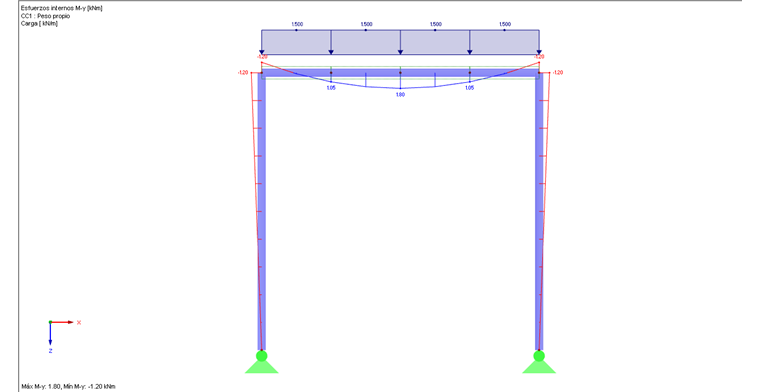

El pórtico que se muestra en la figura 01 consiste en una viga horizontal que se divide en cuatro barras con igual longitud. Además, se crea un conjunto de barras para las cuatro barras. El análisis de estabilidad se lleva a cabo para ambos casos según el método de barra equivalente.

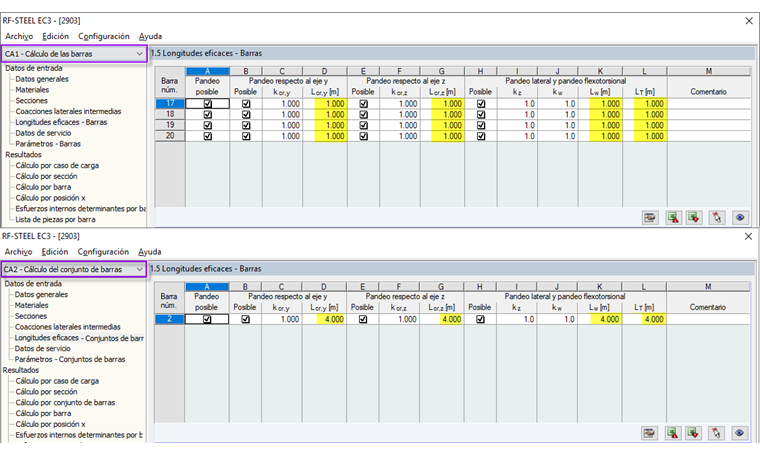

Para el cálculo de las barras, el programa las calcula con una longitud de 1,00 m en cada caso. Por el contrario, el conjunto de barras tiene una longitud de 4,00 m (ver figura 02). Esta diferencia de longitud afecta naturalmente al cálculo de la estabilidad, lo que significa que las capacidades también son diferentes (ver figura 03).

Además, no se recomienda calcular todas las barras y conjuntos de barras en un único caso de cálculo, ya que esto genera resultados falsificados.

Palabras clave

Barras Conjuntos de barras Diferencia barra y conjunto de barras Cálculo Estabilidad
