Почему расчеты по пределам пригодности к эксплуатации в STEEL EC3 различаются для расчетного сочетания (RC) из расчетных случаев (LC) и расчетного сочетания OR из сочетаний нагрузок (CO)?

Ответ

Деформации в доказательстве удобства использования в STAHL EC3 по умолчанию относятся к смещенным концам стержня или набора стержней. Это имеет смысл, потому что вы хотите доказать локальный компонент.
См. Технический документ: https://www.dlubal.com/support-and-training/support/knowledge-base/001081.

В случае результирующего сочетания вариантов нагрузки с формой LF1 / s + LF11 / s или до LF31, ссылка на деформированную систему может привести к неправдоподобным результатам. Основанием для этого является то, что значения смещенных концов стержней могут быть получены из независимых ситуаций нагрузки, и, следовательно, правильный датчик не может быть определен.

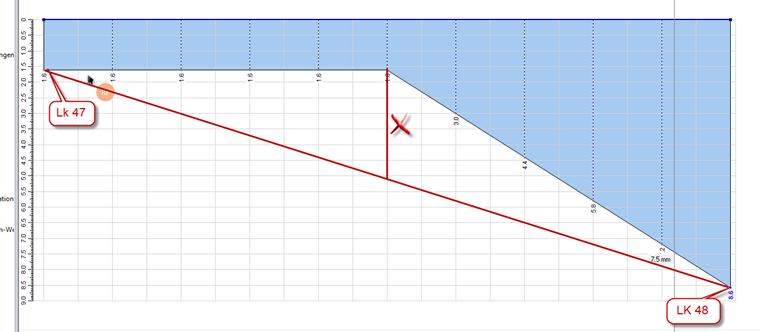

На рисунке показана огибающая деформация ЭК типа (LF1 / s + LF11 / s или LF31). Концы деформированного стержня имеют разные нагрузки. Здесь это было смоделировано для сравнения с LK. Стежка, определенная в середине штата, не имеет смысла оценивать.

В этих случаях нужно работать с комбинациями нагрузок.
