Pourquoi la vérification de l'état limite de service dans RF-STEEL EC3 effectuée pour une combinaison de résultats (CR) obtenue à partir de cas de charge (CC) est-elle différente de celle pour une combinaison OU obtenue à partir de combinaisons de charges (CO) ?

Réponse

Les déformations dans la vérification de l'état limite de service dans RF-STEEL EC3 se rapportent par défaut aux extrémités de barre ou d'ensemble de barres déplacées. Cette vérification est effectivement effectuée pour le composant local.
N'hésitez pas à consulter l'article de notre base de connaissance suivant : Relation des déformations dans RF-/STEEL EC3

Dans le cas d'une combinaison de résultats issue de cas de charge de forme CC1/s + CC11/s ou jusqu'à CC31, se rapporter au système déformé peut générer des résultats invraisemblables, car les valeurs des extrémités de barres déplacées peuvent provenir de situations de charge indépendantes. Il est donc impossible de déterminer un entraxe correct.

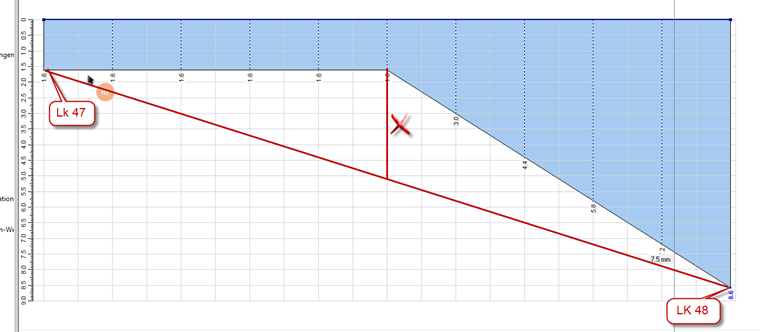

La figure ci-contre montre la déformation globale d'une CR de type (CC1/s + CC11/s ou CC31). Les extrémités des barres déformées proviennent chacune de cas de charge différents. Cela a été simulé dans le cas présent pour comparaison avec les CO. Le point déterminé au centre de la barre n’est pas à exploiter.

Les combinaisons de charge doivent être retravaillées dans de tels cas.
