Proč se posouzení mezního stavu použitelnosti v modulu STEEL EC3 liší pro kombinace výsledků (ZS) ze zatěžovacích stavů (ZS) a kombinací výsledků OR z kombinací zatížení (KZ)?

Odpověď

Na deformaci v použitelnosti v STAHL EC3 se standardně odkazuje na posunutí konce tyče nebo tyče. To dává smysl, protože chcete prokázat místní komponentu.
Viz technický dokument: https://www.dlubal.com/support-and-training/support/knowledge-base/001081

V případě kombinace výsledků zatěžovacích stavů s tvarem LF1 / s + LF11 / s nebo do LF31 může odkaz na deformovaný systém vést k nepravděpodobným výsledkům. Z toho vyplývá, že hodnoty posunutých konců tyčí mohou pocházet ze situací nezávislého zatížení a tudíž nelze určit správný rozchod.

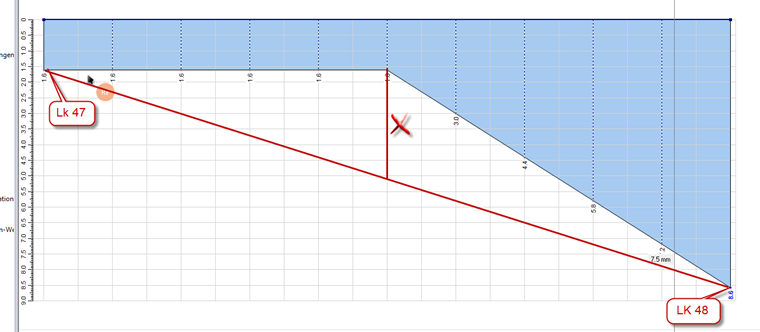

Obrázek ukazuje obálkovou deformaci EK typu (LF1 / s + LF11 / s nebo LF31). Každý deformovaný konec tyče pochází z různých zatěžovacích stavů. Zde to bylo simulováno pro porovnání s LK. Steh určený uprostřed personálu nemá smysl hodnotit.

V těchto případech je třeba pracovat s kombinací zatížení.
