FAQ 002933 ZH

2019年04月15日

René Flori 结果 RFEM RSTAB 结构设计与分析

为什么STEEL EC3中的适用性极限状态设计与荷载工况(LC)的荷载组合(RC)以及荷载组合(CO)的OR结果组合不同?

回答

STAHL EC3中可用性证明的变形默认参考移位的杆或杆组末端。 这是有道理的,因为您想要证明本地组件。
参见技术文章: https//www.dlubal.com/support-and-training/support/knowledge-base/001081

在具有LF1 / s + LF11 / s或高达LF31形式的载荷工况的结果组合的情况下,对变形系统的参考可能导致难以置信的结果。 其背景是移位的杆端部的值可以来自独立的载荷情况,因此无法确定正确的规格。

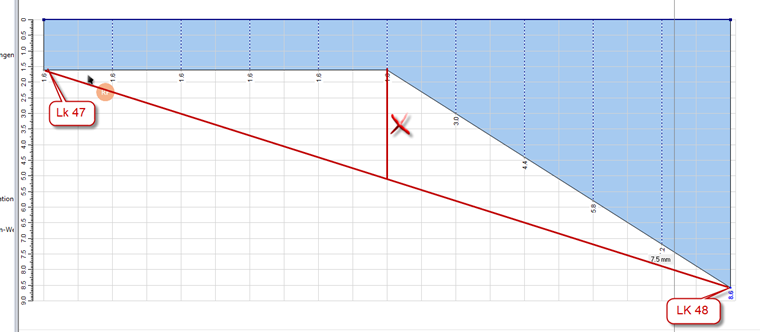

该图显示了类型(LF1 / s + LF11 / s或LF31)的EK的包络变形。 变形的杆端部各自来自不同的载荷情况。 这是为了与LK进行比较而模拟的。 在工作人员中间确定的针脚没有意义进行评估。

在这些情况下,应该使用负载组合。

关键词

变形 感动 不变形 杆端结束 RC CO
