¿Por qué los cálculos del estado límite de servicio en STEEL EC3 para una combinación de resultados (CR) obtenida a partir de los casos de carga (CC) es diferente que para una combinación de resultados (CR) obtenida a partir de una combinación de cargas (CO)?

Respuesta

Las deformaciones para el cálculo del estado límite de servicio en STEEL EC3 están relacionadas por defecto con los extremos desplazados de las barras o conjuntos de barras. Es útil porque quiere realizar el cálculo para el componente estructural local.

Referencia técnica: https://www.dlubal.com/es/soporte-y-formacion/soporte/base-de-datos-de-conocimientos/001081

En el caso de una combinación de resultados desde casos de carga de la forma CC1/s + CC11/s o hasta CC31, una referencia del sistema deformado puede llevar a resultados inverosímiles. La razón para esto es que los valores de los extremos de la barra desplazados pueden originarse en situaciones de carga independientes y, por lo tanto, no se puede determinar una medición de raíz correcta.

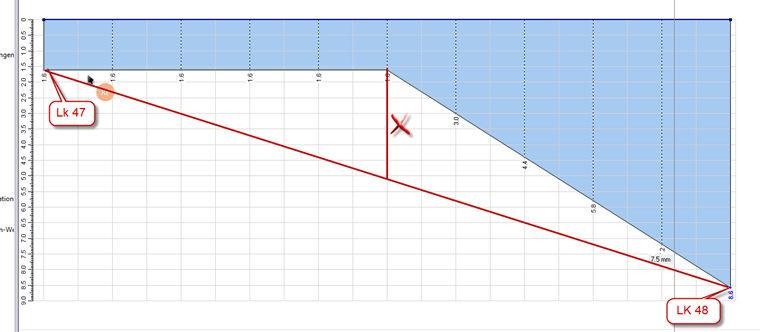

La figura muestra la deformación envolvente de una CR del tipo (CC1/s + LC11/s o hasta CC31). Los extremos deformados de la barra vienen cada vez desde casos de carga diferentes. Aquí, se ha modelado este modelo para su comparación con los CC. No tiene sentido evaluar el aumento que se determina en el centro de la barra.

Se recomienda trabajar con combinaciones de carga en esos casos.

Palabras clave

Deformación Desplazado Deformado Extremo de la barra CR CO CC
