Dlaczego obliczenia stanów granicznych użytkowalności w STEEL EC3 są różne dla kombinacji wyników (KZ) z przypadków obciążeń (PO) i kombinacji wyników OR z kombinacji obciążeń (KO)?

Odpowiedź

Odkształcenia w dowodzie użyteczności w STAHL EC3 są domyślnie odniesione do przemieszczonych końców zestawu prętów lub prętów. Ma to sens, ponieważ chcesz udowodnić komponent lokalny.
Zobacz dokument techniczny: https://www.dlubal.com/support-and-training/support/knowledge-base/001081

W przypadku kombinacji wyników przypadków obciążeń w postaci LF1 / s + LF11 / s lub do LF31, odniesienie do zdeformowanego systemu może prowadzić do nieprawdopodobnych wyników. Tłem tego jest fakt, że wartości przemieszczonych końców pręta mogą pochodzić z niezależnych obciążeń, a zatem nie można określić prawidłowego miernika.

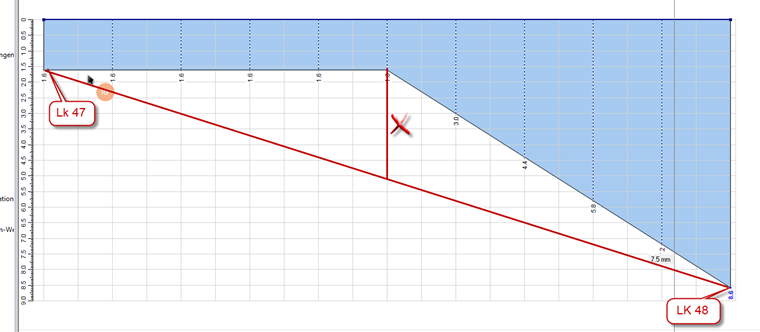

Rysunek przedstawia odkształcenie obwiedniowe EK typu (LF1 / s + LF11 / s lub LF31). Zdeformowane końce prętów pochodzą z różnych przypadków obciążenia. Tutaj przeprowadzono symulację w celu porównania z LK. Ścieg ustalony pośrodku personelu nie ma znaczenia dla oceny.

W tych przypadkach należy pracować z kombinacjami obciążeń.
