Я смоделировал изогнутую линию или круг, осевая система которых отличается по длине или окружности. Почему это можно и унифицировать локальные оси?

Ответ

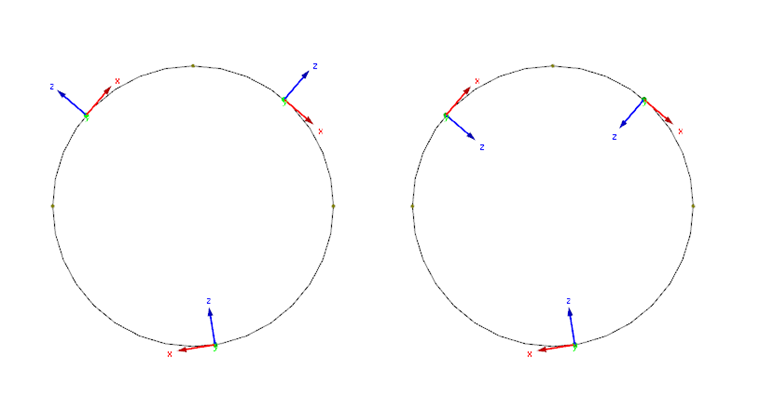

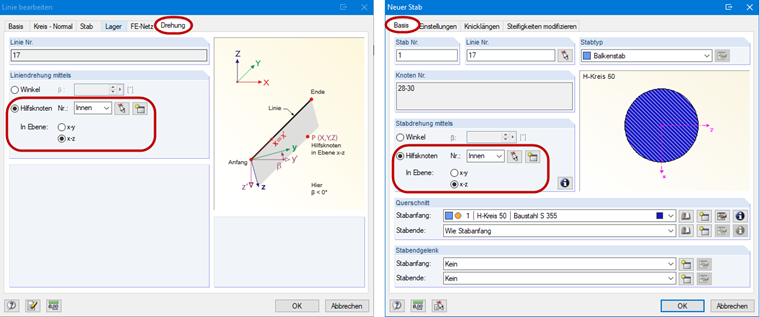

В зависимости от ориентации линий / стержней в пространстве, системы координат вдоль линии или стержня могут быть различными. Точное определение ориентации можно найти в ссылке ниже данного FAQ. Для унификации системы координат, линия или стержень должны иметь одинаковое вращение стержня. Оно гарантируется только для изогнутых объектов, если они повернуты с помощью узла помощи. Для этого, выберите «Внутрь» в качестве Узла Number. Плоскость может быть задана с помощью опций «xy» и «xz».

Ключевые слова

Выровнять линию Поворот линии Вращение стержня Система координат
