FAQ 002946 CS

16. dubna 2019

Gerhard Rehm Modelování | Konstrukce RFEM RSTAB

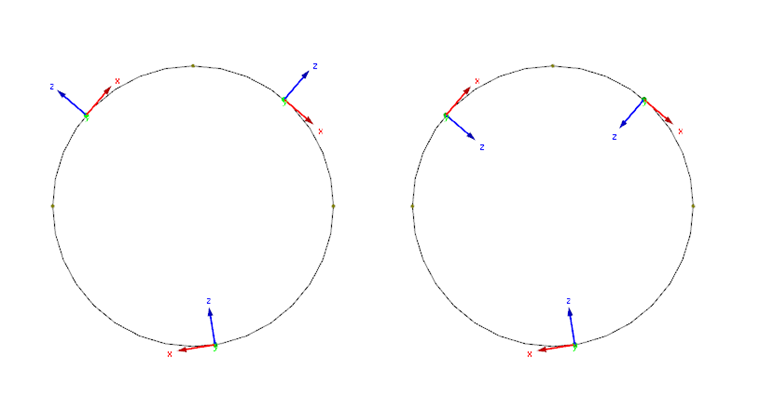

Mám modelovanou zakřivenou linii nebo kružnici, jejíž osový systém je odlišný po celé délce nebo po obvodu. Proč se jedná o to, jak a jak lze sjednotit místní osy?

Odpověď

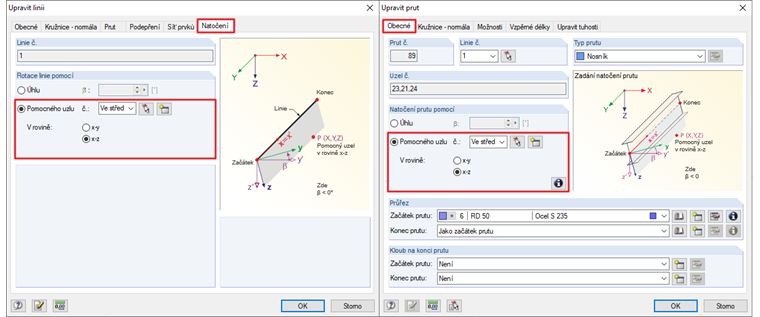

V závislosti na orientaci linií / prutů v daném prostoru mohou být různé linie linií nebo prutů. Přesné zadání orientace lze najít v odkazu pod položkou Nejčastější dotazy. Pro sjednocení souřadného systému musí mít linie nebo prut stejné uspořádání prutu. U zakřivených objektů je zaručena pouze otáčení pomocí pomocného uzlu. Pro uzel Číselník tak vybereme uzel "Vnitřní". Rovinu lze definovat pomocí polí "xy" a "xz".

Klíčová slova

Zarovnejte linii Rotace přímky Sloužení prutu Souřadný souřadný systém
