Antwort:

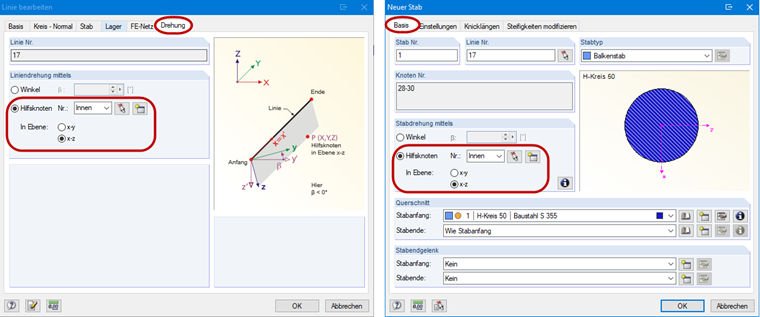

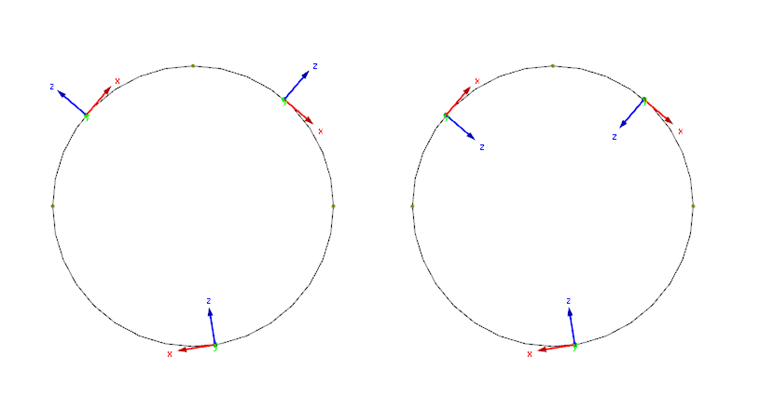

Je nach Ausrichtung der Linien/Stäbe im Raum können die Koordinatensysteme entlang der Linie bzw. des Stabes unterschiedlich sein. Eine genaue Definition der Ausrichtung finden Sie im Link unterhalb dieser FAQ. Um das Koordinatensystem zu vereinheitlichen, muss die Linie bzw. der Stab eine identische Stabdrehung aufweisen. Diese ist bei gekrümmten Objekten nur gewährleistet, wenn diese mittels eines Hilfsknoten gedreht werden. Hierfür ist als Knoten Nummer "Innen" zu wählen. Die Ebene kann mit den Optionen "x-y" und "x-z" festgelegt werden.
Frage
Ich habe eine gekrümmte Linie bzw. einen Kreis modelliert, dessen Achsensystem jedoch über die Länge bzw. über den Umfang unterschiedlich ist. Warum ist das so und wie kann ich die lokalen Achsen vereinheitlichen?
