统一曲线或圆的局部坐标轴

我已经对一条曲线或圆进行了建模,但其坐标轴的长度或周长不同, Warum ist das so und wie kann ich die lokalen Achsen vereinheitlichen?


回复:

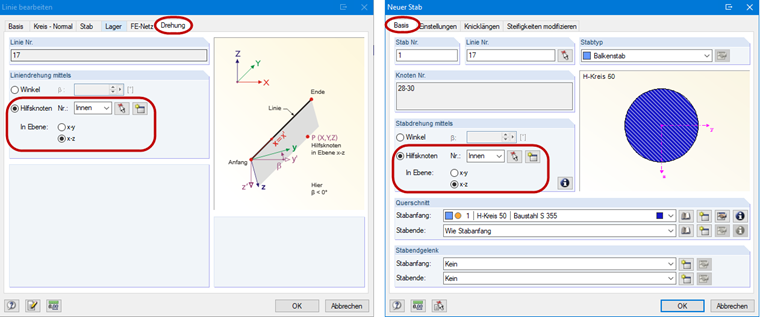

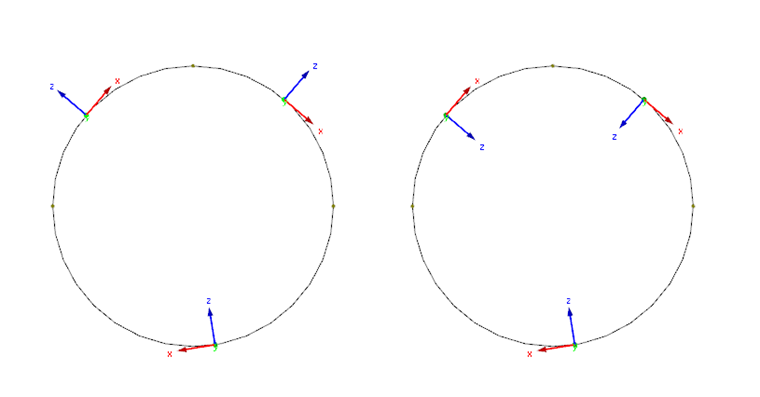

根据线/杆件在空间中的方向,沿线或杆件的坐标系可能不同。 Eine genaue Definition der Ausrichtung finden Sie im Link unterhalb dieser FAQ. Um das Koordinatensystem zu vereinheitlichen, muss die Linie bzw. der Stab eine identische Stabdrehung aufweisen. Diese ist bei gekrümmten Objekten nur gewährleistet, wenn diese mittels eines Hilfsknoten gedreht werden. Hierfür ist als Knoten Nummer "Innen" zu wählen. Die Ebene kann mit den Optionen "x-y" und "x-z" festgelegt werden.


作者

Rehm 先生负责木结构产品的开发,并提供技术支持。
