При запуске расчета в RF-CONCRETE Surfaces появляется сообщение об ошибке «Не удалось вычислить отклонение для расчетного сочетания». Почему? Что я могу сделать для решения этой проблемы?

Ответ

Расширение RF-CONCRETE Deflect доступно для расчета деформаций в крекированных сечениях (состояние II) в дополнительном модуле RF-CONCRETE Surfaces.

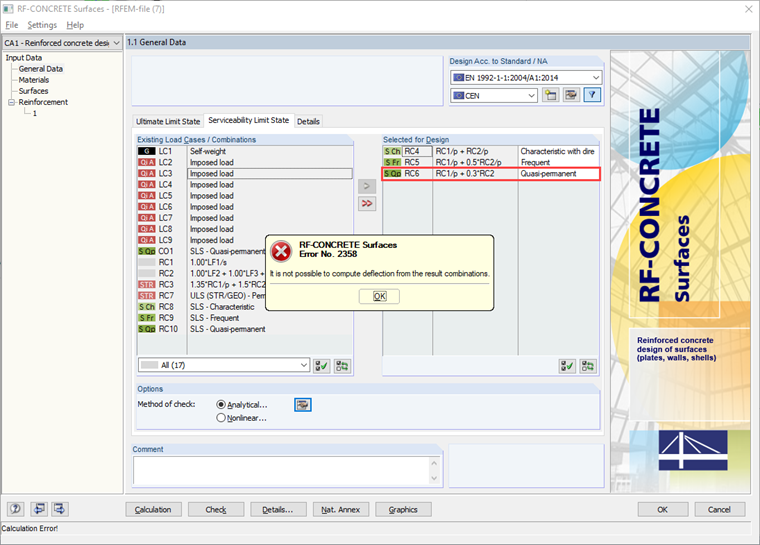

RF-CONCRETE Deflect требует явной нагрузки на расчет аналитических деформаций в крестообразных сечениях (состояние II), которые предоставляются только с использованием сочетаний нагрузок (CO). Результирующие сочетания не обеспечивают явной нагрузки, независимо от того, является ли данная добавка или окутанная комбинация ИЛИ. Поэтому, применяя RC для расчета деформаций в RF-CONCRETE Surfaces с помощью RF-CONCRETE Deflect, появляется следующее сообщение об ошибке: См. Рисунок 01.

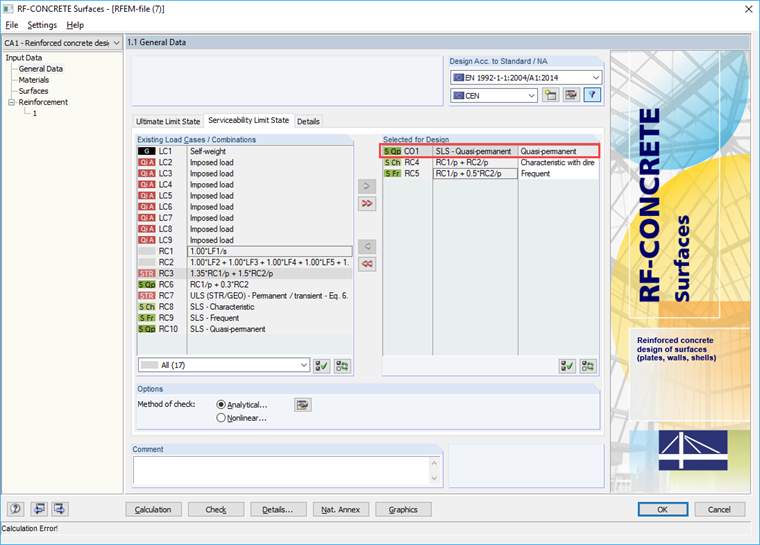

Чтобы избежать этой проблемы, можно просто создать сочетания нагрузок (CO) вместо расчетных сочетаний (RC). Если вы хотите выполнить расчет по предельному состоянию с помощью RC, можно создать LC в дополнение к существующим RC, для которого требуется рассчитать деформации с помощью RF-CONCRETE Deflect. См. Рисунок 02.

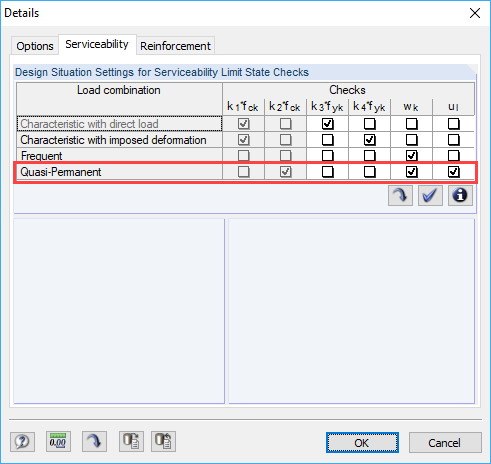

Важно, чтобы при расчете деформаций RF-CONCRETE Surfaces по умолчанию применяли нагрузки от квазистойчивой расчетной ситуации. См. Рисунок 03. Это означает, что LC, для расчета деформаций, должен быть задан как «квази-постоянный». В качестве альтернативы, пользователь может также задать флажки для настроек расчетных ситуаций (см. Рисунок 03).

Ключевые слова

Ошибка № 2358 2358 Деформация Прогиб Расчет результатов Сочетание нагрузки Аналитически Трещины Состояние II Отклонить
