问题
在 RF‑CONCRETE Surfaces 中开始计算时,收到错误消息“计算结果组合的挠度失败”。 为什么? 我该怎么办?
回复:

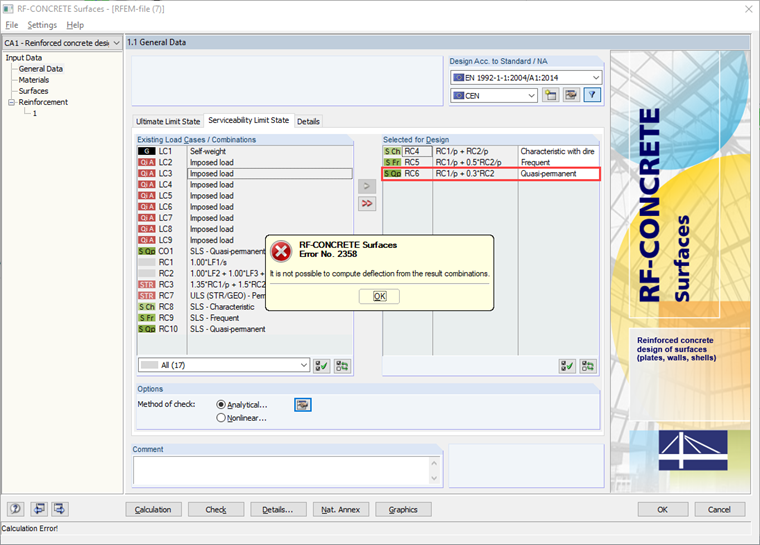

对于裂缝截面的变形计算(状态 II),附加模块 RF‑CONCRETE Surfaces 中包含了 RF‑CONCRETE Deflect 扩展模块。RF‑CONCRETE Deflect 需要明确的荷载工况,以便于分析计算裂缝截面的变形(状态 II),该荷载情况只能通过荷载组合 (CO) 给出。 结果组合不提供明确的荷载情况,无论是附加荷载组合还是封闭的 OR 组合。 因此,在RF-CONCRETE Surfaces中使用RF-CONCRETE Deflect应用RC进行变形计算时,会收到上述错误信息。 见图 01。

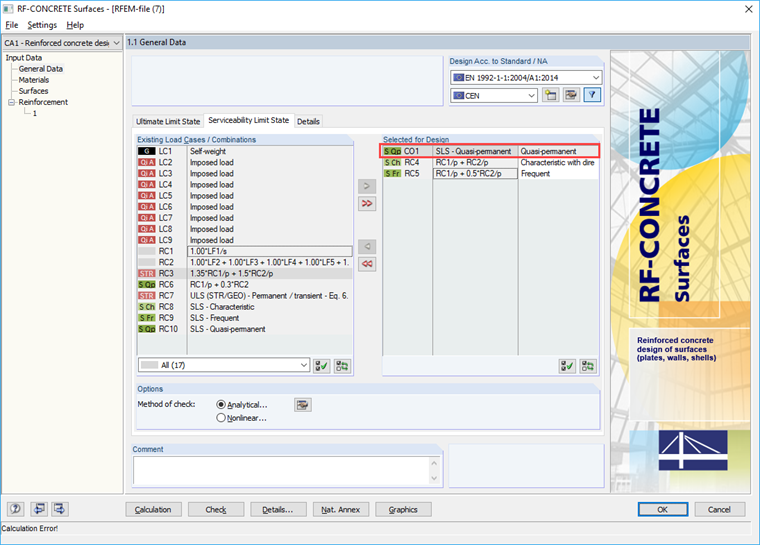

为了避免这个问题,您可以简单地生成荷载组合 (CO),而不是结果组合 (RC)。 Falls Sie die Nachweise im Grenzzustand der Tragfähigkeit nach wie vor mit EK's durchführen möchten, können Sie sich zusätzlich zu den existierenden EK's eine manuell eine LK anlegen, für welche Sie die Verformungen mittels RF-BETON Deflect berechnen möchten. 见图 02。

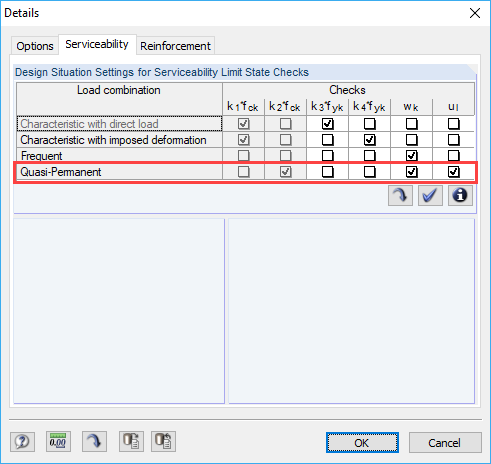

重要的是,对于变形计算,RF‑CONCRETE Surfaces 默认情况下从准永久设计状况施加荷载。 见图 03。 这意味着要计算变形的 LC 必须定义为“准永久”。 此外,用户也可以在复选框中定义设计状况(见图 03)。
