Al iniciar el cálculo en RF-CONCRETE Surfaces, recibo el mensaje de error "No es posible calcular la flecha de las combinaciones de resultados". ¿Por qué? ¿Qué puedo hacer para resolver este problema?

Respuesta

El módulo adicional RF-CONCRETE Deflect está disponible para el cálculo de las deformaciones del estado fisurado en RF-CONCRETE Surfaces.

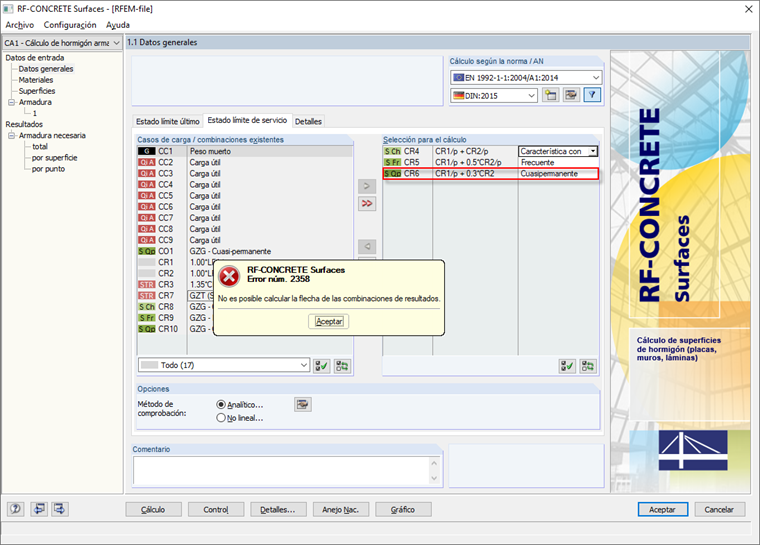

Para el cálculo analítico de deformaciones en el estado II, RF-CONCRETE Deflect requiere una situación de carga única, que se da únicamente al usar las combinaciones de carga (CO). Las combinaciones de resultados no ofrecen una situación de carga clara, ya sea aditiva o como una combinación envolvente "O". Por lo tanto, al aplicar la CR para el cálculo de deformaciones en RF-CONCRETE Surfaces por RF-CONCRETE Deflect, recibe el mensaje de error mencionado. Ver figura 01.

Para evitar este problema, puede simplemente generar combinaciones de carga (CO) en lugar de combinaciones de resultados (CR). Si aún desea realizar el cálculo del estado límite último con las CR, puede crear manualmente un CC además de las CR existentes para las que desea calcular las deformaciones mediante RF-CONCRETE Deflect. Ver figura 02.

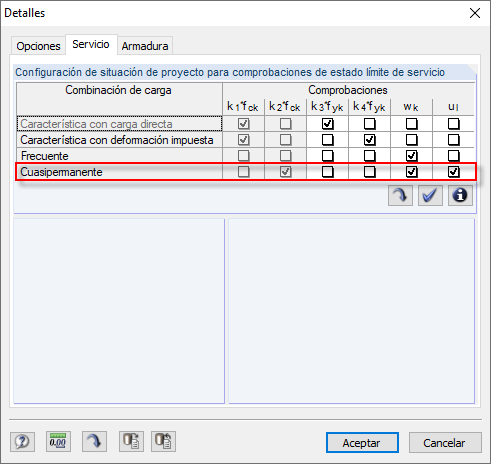

Es importante que RF-CONCRETE Surfaces calcule las cargas desde la situación de proyecto cuasipermanente para el cálculo de las deformaciones. Ver figura 03. Esto significa que el CO para el que se deben calcular las deformaciones se debe definir como "cuasipermanente". Como alternativa, las casillas de verificación para la configuración de las situaciones de proyecto (ver figura 03) se pueden definir por el usuario.

Palabras clave

Error núm. 2358 2358 Deformación Flecha Combinación de resultados Combinación de cargas Analíticamente Estado II Desviar
