Při spuštění výpočtu v přídavném modulu RF-CONCRETE Surfaces se zobrazí chybová zpráva "Nepodařilo se vypočítat průhyb pro kombinaci výsledků". Proč? Co mohu řešit tento problém?

Odpověď

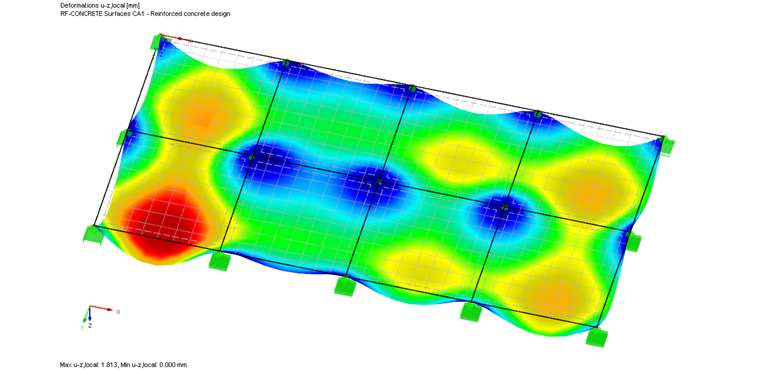

Pro výpočet deformací v segmentu s trhlinami (stav II) je v přídavném modulu RF-CONCRETE Surfaces přídavný modul RF-CONCRETE Deflect k dispozici.

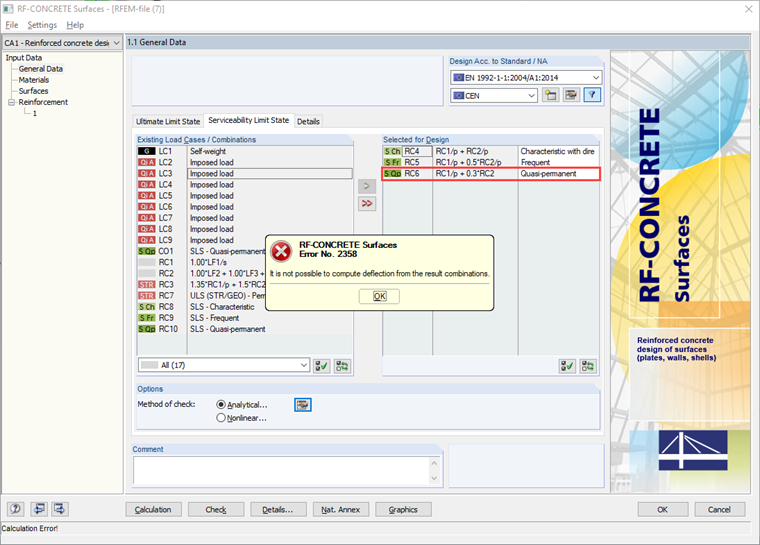

RF-CONCRETE Deflect vyžaduje explicitní zatěžovací stav pro analytický výpočet deformací v stavech s trhlinami (stav II), který je dán pouze kombinací zatížení (KZ). Kombinace výsledků neposkytují explicitní zatěžovací stav, ať už se jedná o přídavnou nebo obálku kombinací OR. Při použití výpočetní techniky pro výpočet deformací v modulu RF-CONCRETE Surfaces pomocí programu RF-CONCRETE Deflect se zobrazí uvedené chybové hlášení. Viz obrázek 01.

Abychom tomuto problému vyloučili, můžeme místo kombinací výsledků (RC) generovat kombinace zatížení (KZ). Pokud ještě chceme provést posouzení mezních stavů s RC, můžeme ručně vytvořit LC kromě již existujících RC, pro které se mají výpočet deformací pomocí programu RF-CONCRETE Deflect. Viz Obrázek 02.

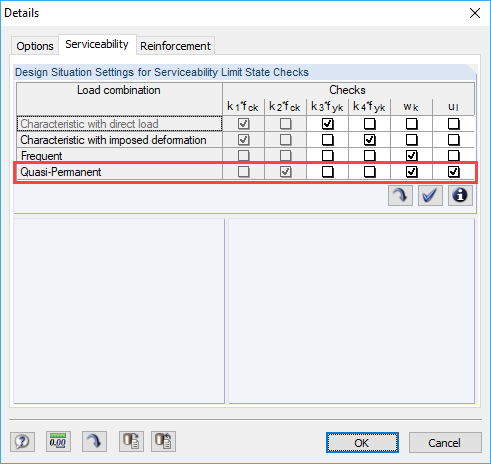

Pro výpočet deformací je důležité, aby modul RF-CONCRETE Surfaces automaticky definoval zatížení z kvazistálé návrhové situace. Viz obrázek 03. To znamená, že ZS, pro které mají být deformace spočteny, musí být definována jako "kvazistániová". Alternativně lze zaškrtávací políčka zaškrtnout také pro stanovení návrhových situací (viz Obrázek 03).
