Per il calcolo degli spostamenti generalizzati nelle sezioni fessurate (stato II), l'estensione RF-CONCRETE Deflect è disponibile nel modulo aggiuntivo RF-CONCRETE Surfaces.

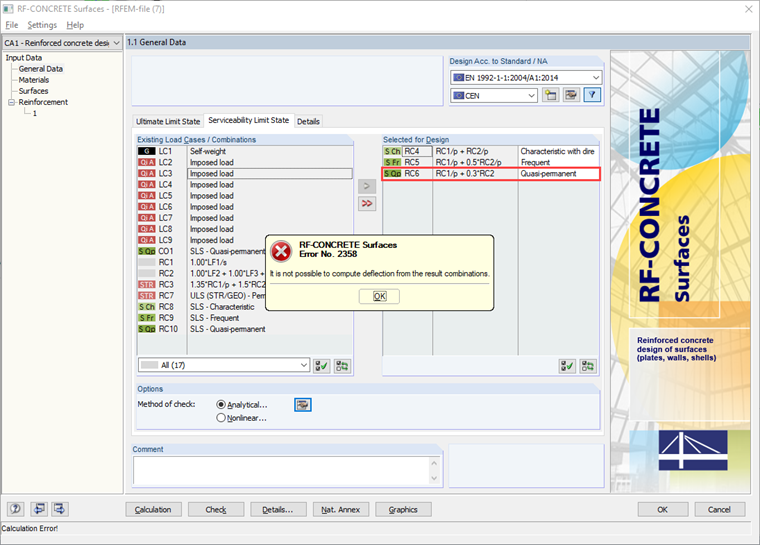

RF-CONCRETE Deflect richiede una situazione di carico esplicita per il calcolo analitico degli spostamenti generalizzati nelle sezioni fessurate (stato II), che è data solo utilizzando le combinazioni di carico (CO). Le combinazioni di risultati non forniscono una situazione di carico esplicita, non importa se si tratta di una combinazione additiva o di una combinazione OR con inviluppo. Pertanto, quando si applica un CA per il calcolo degli spostamenti generalizzati in RF-CONCRETE Surfaces utilizzando RF-CONCRETE Deflect, si riceve il messaggio di errore menzionato. Vedi la figura 01.
Per evitare questo problema, è possibile generare semplicemente combinazioni di carico (CO) anziché combinazioni di risultati (CR). Se si desidera ancora eseguire la verifica allo stato limite ultimo con CA, è possibile creare manualmente un CC in aggiunta ai CA esistenti per i quali si desidera calcolare gli spostamenti generalizzati mediante RF-CONCRETE Deflect. Vedi immagine 02.

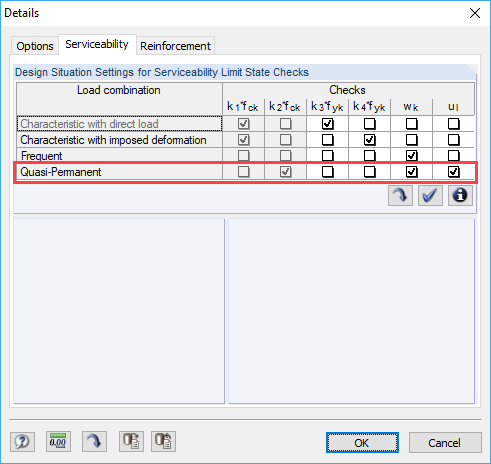

È importante che per il calcolo degli spostamenti generalizzati, RF-CONCRETE Surfaces applichi i carichi da una situazione di progetto quasi permanente per impostazione predefinita. (vedi Figura 03). Ciò significa che il CC per il quale devono essere calcolate le deformazioni deve essere definito come "quasi-permanente". In alternativa, è anche possibile definire le caselle di controllo per le impostazioni delle situazioni di progetto (vedere la Figura 03).
