En lançant le calcul dans RF-CONCRETE Surfaces, je reçois le message d'erreur « Impossible de calculer la flèche pour la combinaison de résultats ». Pourquoi ? Que puis-je faire pour résoudre ce problème ?

Réponse

Le module additionnel RF-CONCRETE Deflect permet de calculer les déformations à l'état II dans RF-CONCRETE Surfaces.

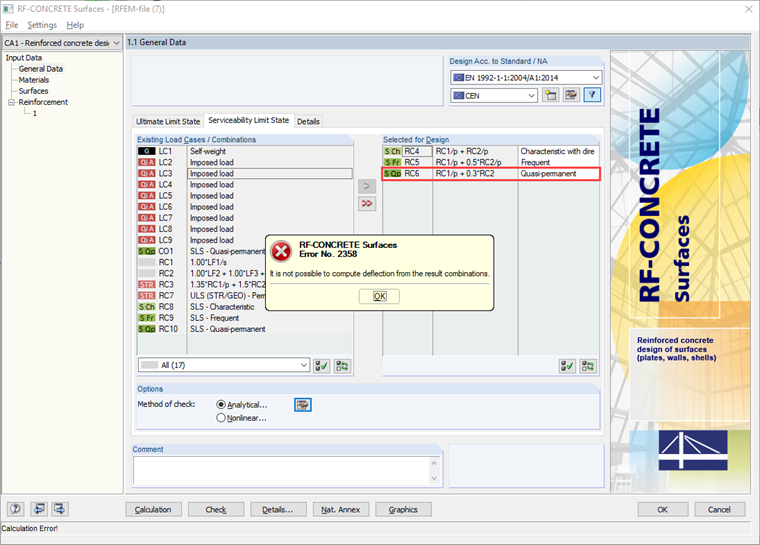

Pour le calcul analytique des déformations à l'état II, RF-CONCRETE Deflect requiert une situation de charge unique obtenue seulement à l'aide des combinaisons de charges (CO). Les combinaisons de résultats ne fournissent pas de situation de charge claire, qu'il s'agisse d'une combinaison OR supplémentaire ou sous forme d'enveloppe. Le message d'erreur mentionné s'affiche donc lorsque vous appliquez les CR pour calculer les déformations dans RF-CONCRETE Surfaces à l'aide de RF-CONCRETE Deflect (voir la Figure 01).

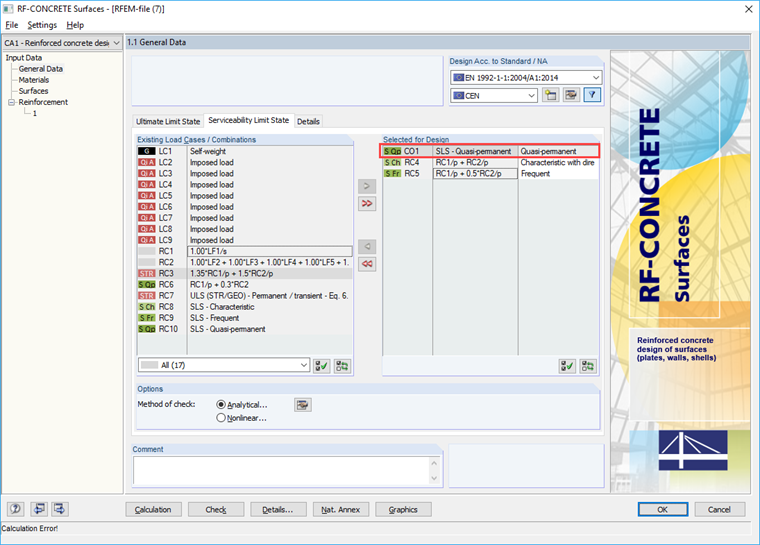

Pour éviter ce problème, il suffit de générer des combinaisons de charges (CO) plutôt que des combinaisons de résultats (CR). Si vous souhaitez toujours réaliser la vérification à l'ELU avec les CR, vous pouvez créer manuellement une CO en plus des CR pour lesquels vous souhaitez calculer les déformations à l'aide de RF-CONCRETE Deflect (voir la Figure 02).

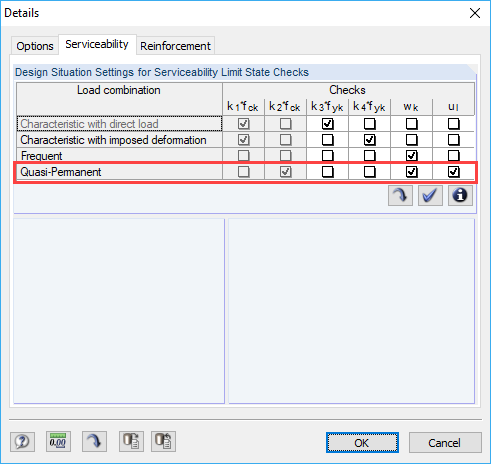

Il est important que RF-CONCRETE Surfaces calcule par défaut les charges à partir de la situation de calcul quasi-permanente pour le calcul des déformations (voir la Figure 03). La CO pour laquelle les déformations doivent être calculées doit ainsi être définie comme « quasi-permanente ». Les cases des paramètres des situations de calcul peuvent en outre être définies par l'utilisateur (voir la Figure 03).

Mots-clés

Erreur n° 2358 2358 Déformation Déviation Combinaison de résultats Combinaison de charges Analytique État II
