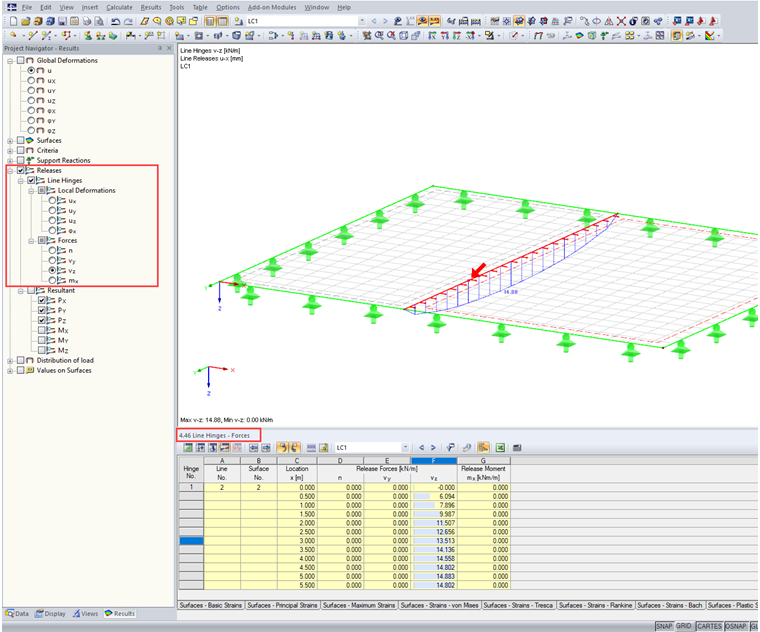

- Графическая оценка результатов: В навигаторе «Результаты» в разделе «Высвобождения» можно отобразить в графике различные силы и деформации линейных высвобождений.
- Отображение результатов в таблицах: Для табличной оценки результатов, доступны таблица «4.45 Линейные шарниры - деформации» и таблица «4.46 Линейные шарниры - силы».
- Оценка с помощью диаграмм результатов: Для просмотра диаграммы результатов линейных шарниров используйте контекстное меню.
Вопрос
Каковы возможности оценки результатов линейных шарниров?
