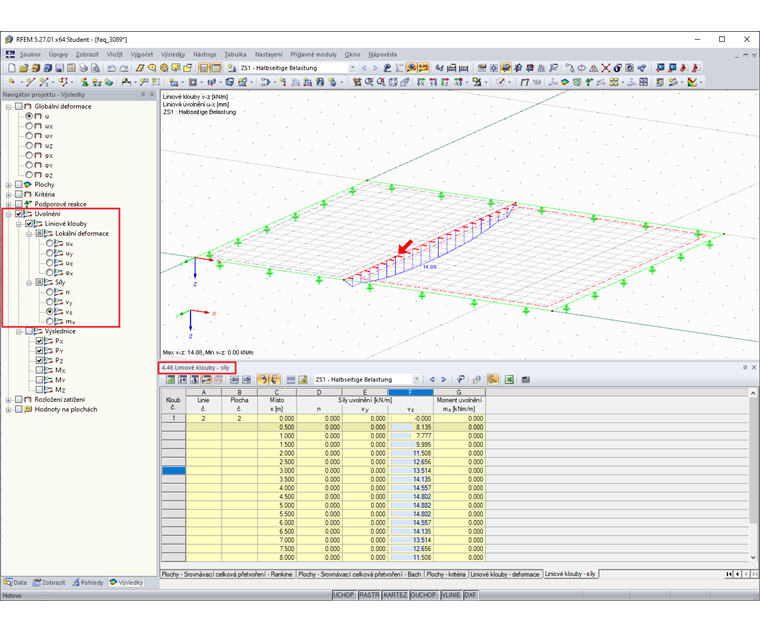

- Grafické vyhodnocení výsledků: Pod položkou "Uvolnění" v navigátoru Výsledky lze v grafice zobrazit různé síly a deformace liniových uvolnění.
- Zobrazení výsledků v tabulkách: Pro tabulkové vyhodnocení výsledků je k dispozici tabulka "4.45 Liniové klouby - deformace" a tabulka "4.46 Liniové klouby - síly".
- Vyhodnocení pomocí průběhů výsledků: Průběh výsledků liniových kloubů je možné zobrazit z místní nabídky.
Dotaz
Jaké jsou možnosti vyhodnocení výsledků liniových kloubů?
