Antwort:
Zur Auswertung der Ergebnisse von Liniengelenken gibt es mehrere Möglichkeiten:

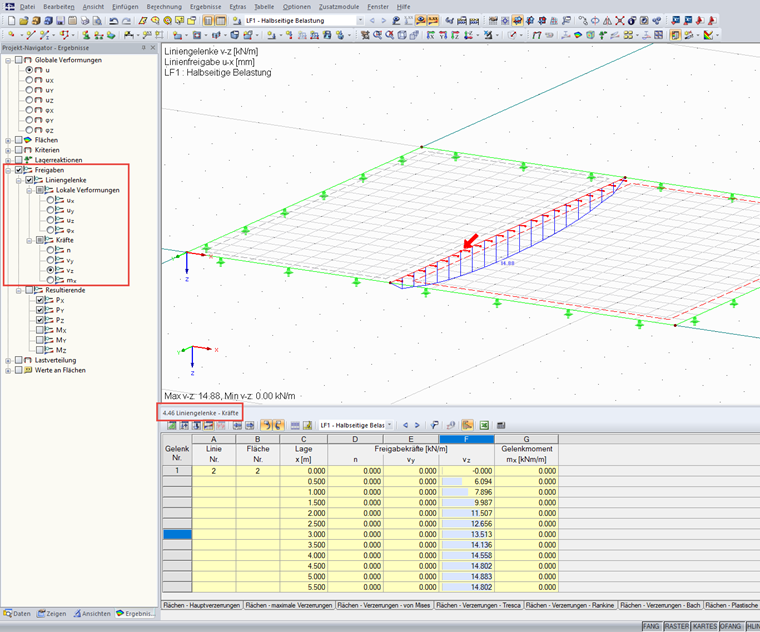

- Grafische Auswertung der Ergebnisse: Im Ergebnisnavigator gibt es unter dem Punkt "Freigaben" die Option sich diverse Kräfte und Verformungen der Liniengelenke in der Grafik anzeigen zu lassen.
- Tabellarische Ausgabe der Ergebnisse: Für die tabellarische Auswertung stehen Ihnen die Tabellen "4.45 Liniengelenke - Verformungen" und "4.46 Liniengelenke - Kräfte" zur Verfügung.
- Auswertung mittels Ergebnisverläufen: Über das Kontextmenü können Sie sich den Ergebnisverlauf von Liniengelenken ansehen.
