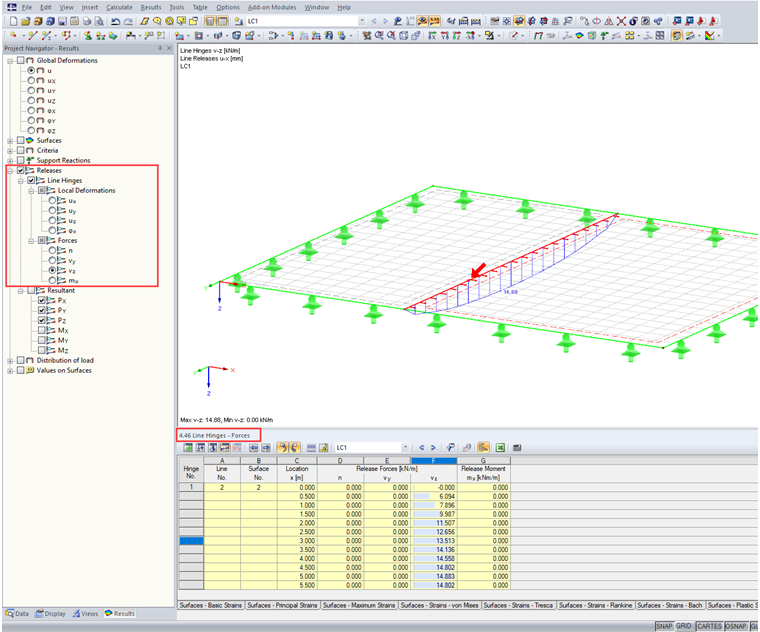

- Graficzna ocena wyników: W pozycji „Zwolnienia“ w nawigatorze Wyniki można wyświetlić w grafice różne siły i odkształcenia zwolnień liniowych.
- Wyświetlanie wyników w tabelach: Do analizy tabelarycznej wyników służy tabela "4.45 Przeguby liniowe - Deformacje" i tabela "4.46 Przeguby liniowe - siły".
- Ocena za pomocą wykresów wyników: Za pomocą menu kontekstowego można wyświetlić wykres wyników przegubów liniowych.
Pytanie
Jakie są możliwości oceny wyników przegubów liniowych?
Za pomocą opcji "Preferowana niezależna siatka" w ustawieniach siatki ES można utworzyć siatkę ES dla zintegrowanych obiektów, która będzie od siebie niezależna. Pozwala to na generowanie znacznie bardziej szczegółowej i precyzyjnej siatki ES dla poszczególnych obiektów, które są ze sobą zintegrowane.
W oknie dialogowym "Proszę kliknąć" można znaleźć również dane dotyczące metody skończonej (FSM) jako grafika 3D.
W programach RFEM 6 i RSTAB 9 można wstawić "Obiekty wizualne" jako obiekty pomocnicze. Możliwy jest import plików w formatach 3ds, stl i obj.
Obiekty te umożliwiają lepsze odniesienie do wymiarów.
Masz indywidualne przekroje słupów lub ścianki ustawione pod kątem, a potrzebujesz obliczeń na przebicie?
Nie ma problemu. W programie RFEM 6 można przeprowadzać obliczenia na przebicie nie tylko dla przekrojów prostokątnych i okrągłych, ale także dla dowolnego kształtu przekroju.
