- Valutazione grafica dei risultati: In "Svincoli" nel navigatore Risultati, è possibile visualizzare varie forze e spostamenti generalizzati degli svincoli delle linee nel grafico.
- Visualizzazione dei risultati in tabelle: Per la valutazione tabellare dei risultati, sono disponibili la tabella "4.45 Linee cerniera - Spostamenti" e la tabella "4.46 Linee cerniera - Forze".
- Valutazione tramite diagrammi dei risultati: È possibile utilizzare il menu di scelta rapida per visualizzare il diagramma dei risultati dei vincoli interni delle linee.
Domanda

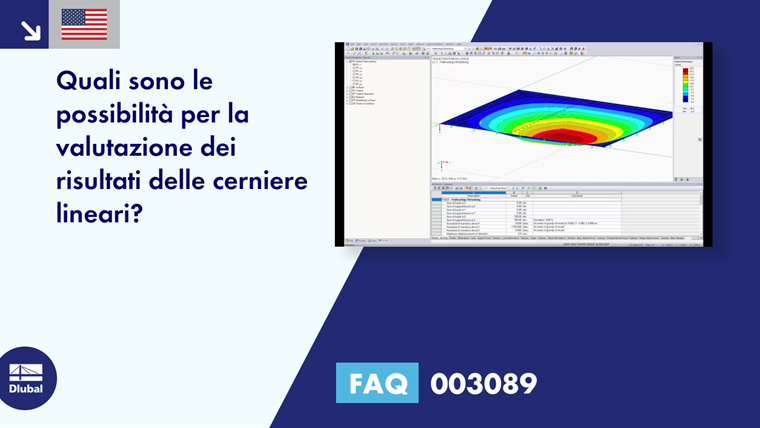

Quali sono le possibilità per la valutazione dei risultati delle cerniere lineari?
È possibile utilizzare l'opzione "Mesh indipendente preferita" nelle impostazioni della mesh EF per creare una mesh EF per oggetti integrati che sia indipendente l'uno dall'altro. Ciò consente di generare una mesh EF significativamente più dettagliata e precisa per i singoli oggetti che sono integrati l'uno nell'altro.
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) as 3D-Grafik ausgeben lassen.
In RFEM 6 e RSTAB 9, è possibile inserire "Oggetti visivi" come oggetti guida. È possibile importare i formati di file 3ds, stl e obj.
Questi oggetti consentono di creare un migliore riferimento alle dimensioni.
Hai sezioni trasversali di colonne singole o geometrie di pareti angolari e hai bisogno di una verifica a taglio-punzonamento per loro?
Nessun problema. In RFEM 6, è possibile eseguire la verifica a taglio-punzonamento non solo per sezioni trasversali rettangolari e circolari, ma per qualsiasi forma di sezione trasversale.
