Jak mohu v modelu najít křížící se, nespojené pruty?

Odpověď

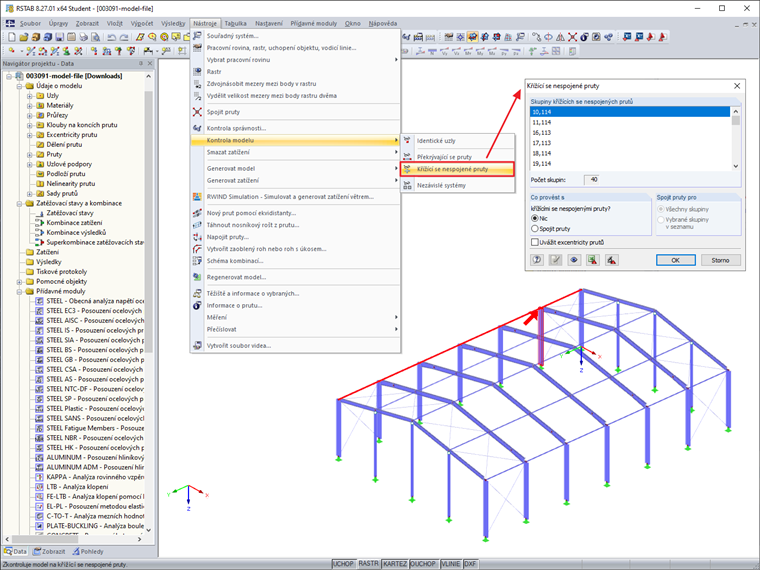

Při modelu konstrukce lze najít pruty, které se kříží, ale nemají společný uzel v průsečíku průřezu (viz obrázek 1). Pro kontrolu modelu vybereme možnost Nástroje -> Kontrola modelu -> Otevření nebo uzavření vzpěrných prutů.
Výsledky se zobrazí v sekci "Skupiny křížících se nespojených prutů". Průsečíky jsou seřazeny ve skupinách. aktuální skupina je označena symbolem a
Šipka označena.
Sekce "Co se má dělat s" řídí, jak se s křížovými pruty zachází. Volba "Připojit pruty" je vhodná pro skutečné možnosti přenosu vnitřních sil, ovšem ne pro Například u obvyklých diagonálních křížít s tahovými pruty.
Alternativně můžeme také použít modelu pro zobrazení dvojic prutů jako Excel nebo pro vytvoření viditelnosti. Takto vytvořené viditelnosti lze rychle použít k nalezení a odstranění příslušných prutů v modelu konstrukce.

Klíčová slova

Kontrola modelu Křížící se pruty Odpojené pruty
