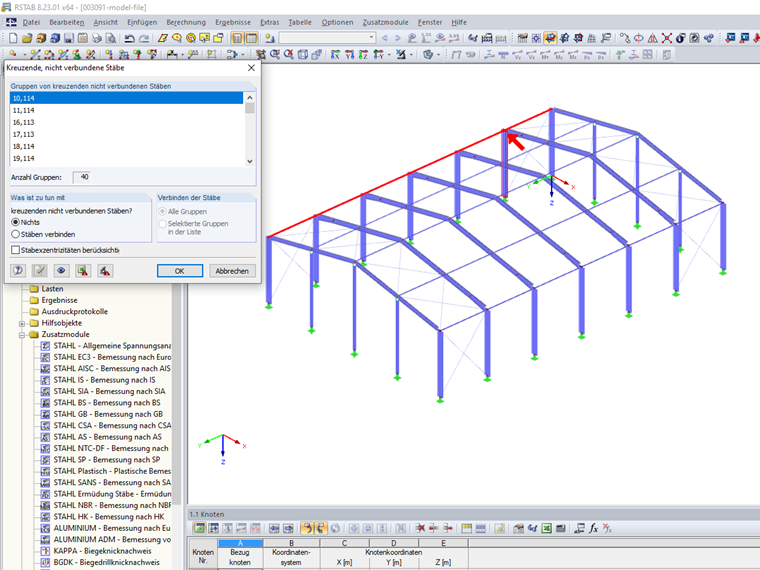

Sprawdzenie modelu pozwala znaleźć pręty, które przecinają się, ale nie mają wspólnego węzła w punkcie przecięcia (patrz rysunek 01). Sprawdzenie modelu można otworzyć za pomocą menu Narzędzia → Sprawdzenie modelu → Przecinające się pręty niepołączone.
Wynik jest wyświetlany w sekcji „Grupy przecinających się, niepołączonych prętów”. Przecinające się pręty są wyświetlane w grupach. Bieżąca grupa jest oznaczona w grafice strzałką.
Sekcja „Co zrobić z” określa sposób postępowania z prętami krzyżującymi się. Opcja "Połącz pręty" jest odpowiednia dla rzeczywistych możliwości przenoszenia sił wewnętrznych, ale nie dla ogólnych skrzyżowań ukośnych, na przykład z prętami rozciąganymi.
Alternatywnie można wykorzystać kontrolę modelu do wyświetlenia par prętów w postaci listy w programie Excel lub do utworzenia widoczności. Utworzone w ten sposób widoczności pozwalają szybko znaleźć i usunąć odpowiednie pręty w modelu. Nagranie wideo pokazuje, w jaki sposób wyświetlane są przecinające się, niepołączone pręty bez prętów rozciąganych, a następnie połączone.
