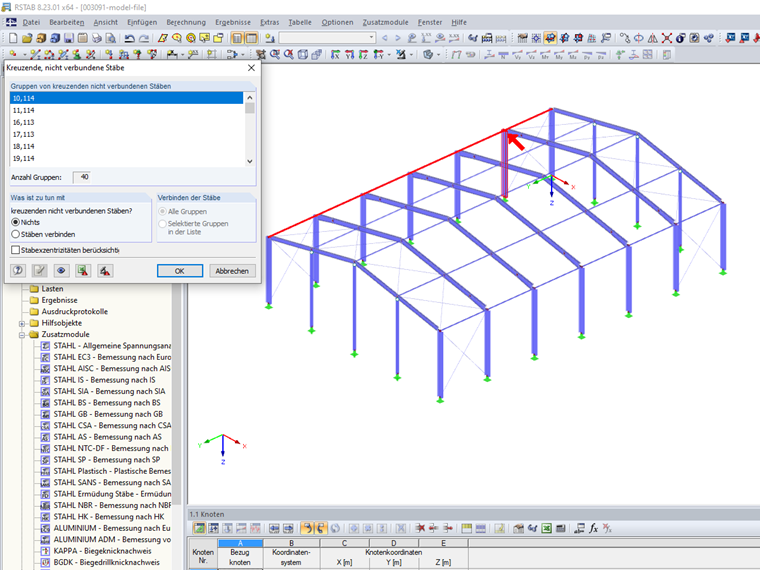

A verificação do modelo permite encontrar as barras que se cruzam, mas não têm um nó comum no ponto de intersecção (ver Figura 01). Pode abrir a verificação do modelo através do menu Ferramentas → Verificação do modelo → Barras não ligadas cruzadas.
O resultado é apresentado na secção "Grupos de barras não ligadas cruzadas". As barras cruzadas são listadas em grupos; o grupo atual é indicado por uma seta no gráfico.
A secção "O que deve acontecer com" controla a forma como as barras transversais são tratadas. A opção "Ligar barras" é adequada para opções de transferência reais de forças internas, mas não para cruzamentos diagonais gerais com barras de tração, por exemplo.
Como alternativa, também é possível utilizar a verificação do modelo para exibir os pares de barras como uma lista do Excel ou para criar visibilidades. As visibilidades criadas desta forma podem ser utilizadas rapidamente para localizar e eliminar barras relevantes no modelo. O vídeo mostra como as barras cruzadas não conectadas são exibidas sem barras de tração e depois conectadas.
