Risposta:

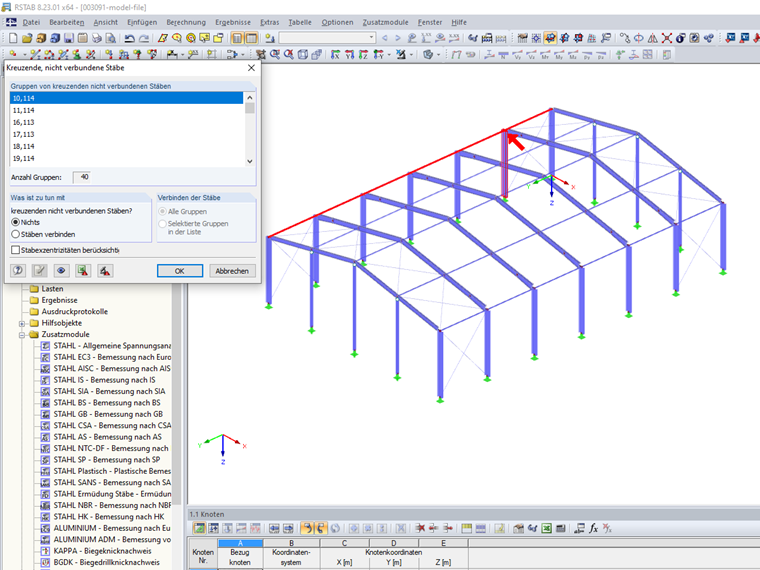

Il controllo del modello consente di trovare le aste che si intersecano ma non hanno un nodo comune nel punto di intersezione (vedi Figura 01). È possibile aprire il controllo del modello utilizzando il menu Strumenti → Controllo del modello → Incrocio di aste non collegate.
Il risultato è mostrato nella sezione "Gruppi di aste non collegate che si intersecano". Le aste trasversali sono elencate in gruppi; il gruppo attuale è indicato da una freccia nel grafico.
La sezione "Cosa deve accadere con" controlla come vengono gestite le aste trasversali. L'opzione "Collega aste" è adatta per le opzioni di trasferimento effettive delle forze interne, ma non per gli incroci diagonali generali con aste tese, ad esempio.
In alternativa, è anche possibile utilizzare il controllo del modello per visualizzare le coppie di aste come un elenco di Excel o per creare visibilità. Le visibilità create in questo modo possono essere utilizzate rapidamente per trovare ed eliminare le aste pertinenti nel modello. Il video mostra come le aste incrociate e non collegate vengono visualizzate senza aste in trazione e quindi collegate.
